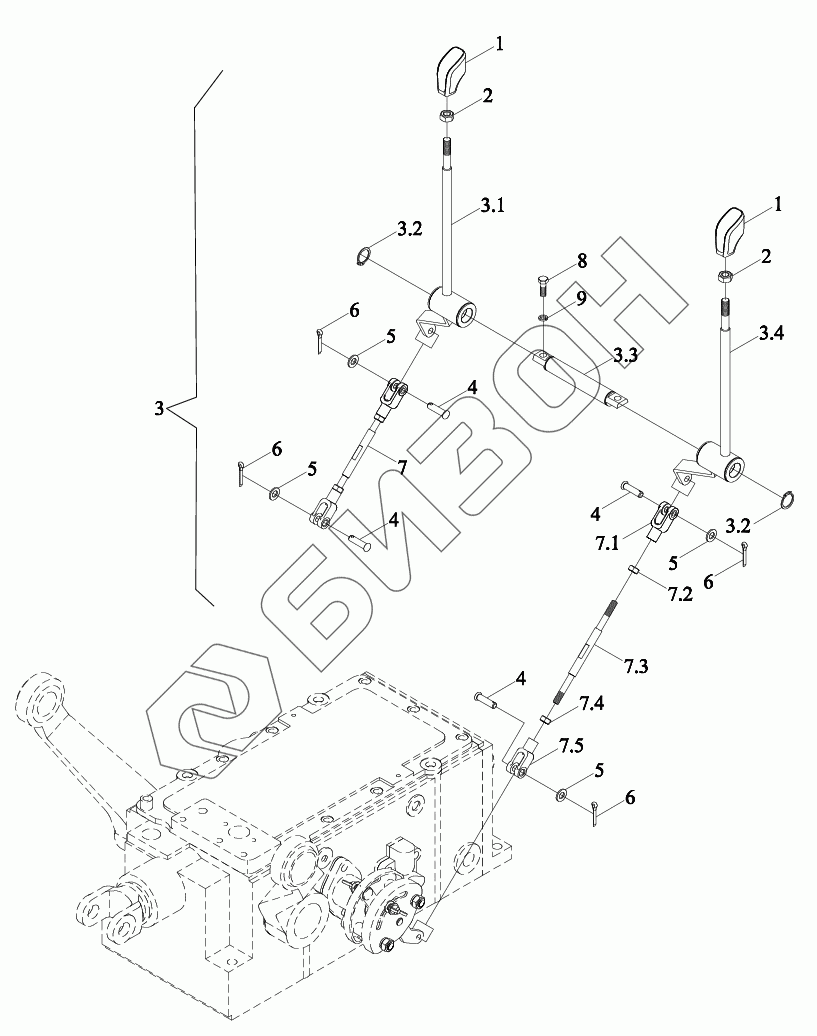

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Механизм управления подъемником
1
1
2
2
3
3.1
3.2
3.2
3.3
3.4
4
4
4
4
5
5
5
5
6
6
6
6
7
7.1
7.2
7.3
7.4
7.5
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04552010000 | TS04552010000 | Механизм управления подъемником в сборе |
Загрузка ...
|
|
| 1 | TS04552010011 | Головка рукоятки |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3 | TS04552010010 | Управление подъемным устройством |
Загрузка ...
|
|
| 3.1 | TS04552010002 | Управление подъемным устройством |
Загрузка ...
|
|
| 3.2 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 3.3 | TS04552010001 | Ось фиксирования |
Загрузка ...
|
|
| 3.4 | TS04552010007 | Управление подъемным устройством |
Загрузка ...
|
|
| 4 | GBT882-B8X30-A0P | Вал Штыря |
Загрузка ...
|
|
| 5 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 6 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 7 | TS04552010012 | Регулирующий вал |
Загрузка ...
|
|
| 7.1 | TB504.552D.3-03 | Соединительная вилка |
Загрузка ...
|
|
| 7.2 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 7.3 | TS04552010013 | Тяга |
Загрузка ...
|
|
| 7.4 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 7.5 | TB504.552D.3-02 | Вилка тяги |
Загрузка ...
|
|
| 8 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT93-8-A0P | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
