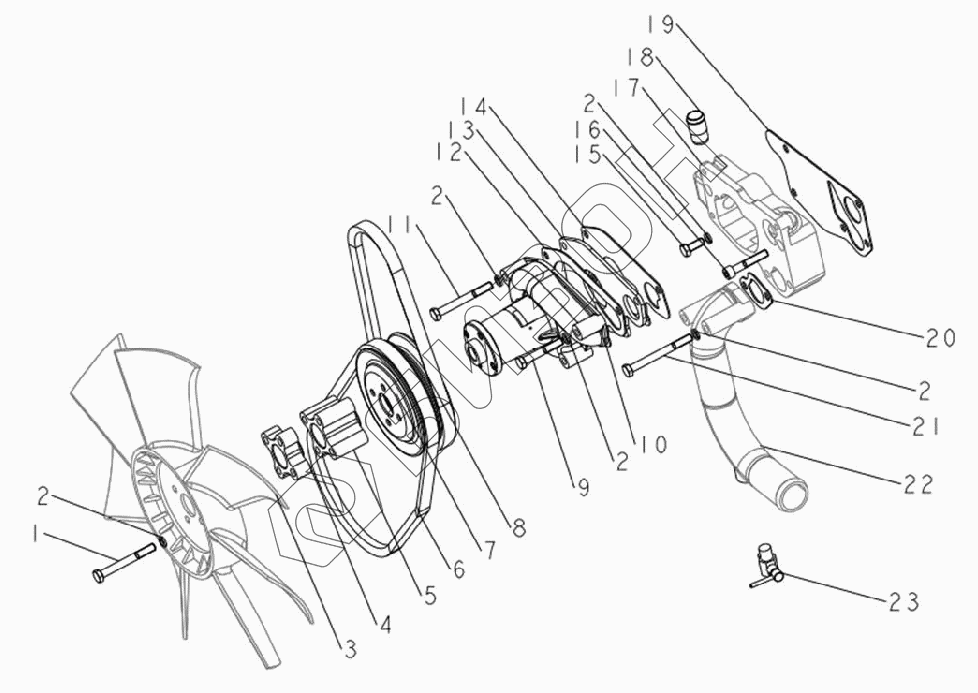

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Насос водяной
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT5782-M8X75 | Болт |
Загрузка ...
|
|
| 2 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 3 | Z420-28-52-7 | Вентилятор |
Загрузка ...
|
|
| 4 | 490B-41003-1 | Блок- прокладка |
Загрузка ...
|
|
| 5 | 490B-41003-4 | Подушка вентилятора |
Загрузка ...
|
|
| 6 | AV15X1055Le | Ремень |
Загрузка ...
|
|
| 7 | 490BT-41002-2 | Шкив |
Загрузка ...
|
|
| 8 | AV15X760Le | Ремень вентилятора |
Загрузка ...
|
|
| 9 | GBT5782-M8X50 | Болт |
Загрузка ...
|
|
| 10 | 4D32T31-42100 | Насос водяной |
Загрузка ...
|
|
| 11 | GBT5782-M8X60 | Болт |
Загрузка ...
|
|
| 12 | 490B-42005 | Прокладка |
Загрузка ...
|
|
| 13 | 490BT-42006 | Перегородка |
Загрузка ...
|
|
| 14 | 4D32T31-42110 | Прокладка |
Загрузка ...
|
|
| 15 | GBT5783-M8X20 | Болт |
Загрузка ...
|
|
| 16 | GBT70.1-M8X45 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 17 | 490BT-42010-1A | Штуцер |
Загрузка ...
|
|
| 18 | 490B-01074 | Трубка соединительная |
Загрузка ...
|
|
| 19 | 490BT-42011-1A | Прокладка |
Загрузка ...
|
|
| 20 | 4D32T31-01012 | Прокладка |
Загрузка ...
|
|
| 21 | GBT5782-M8X110 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 22 | 4D32T31-01011-1 | Труба входная |
Загрузка ...
|
|
| 23 | 490B-01100-4 | Клапан спускной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
