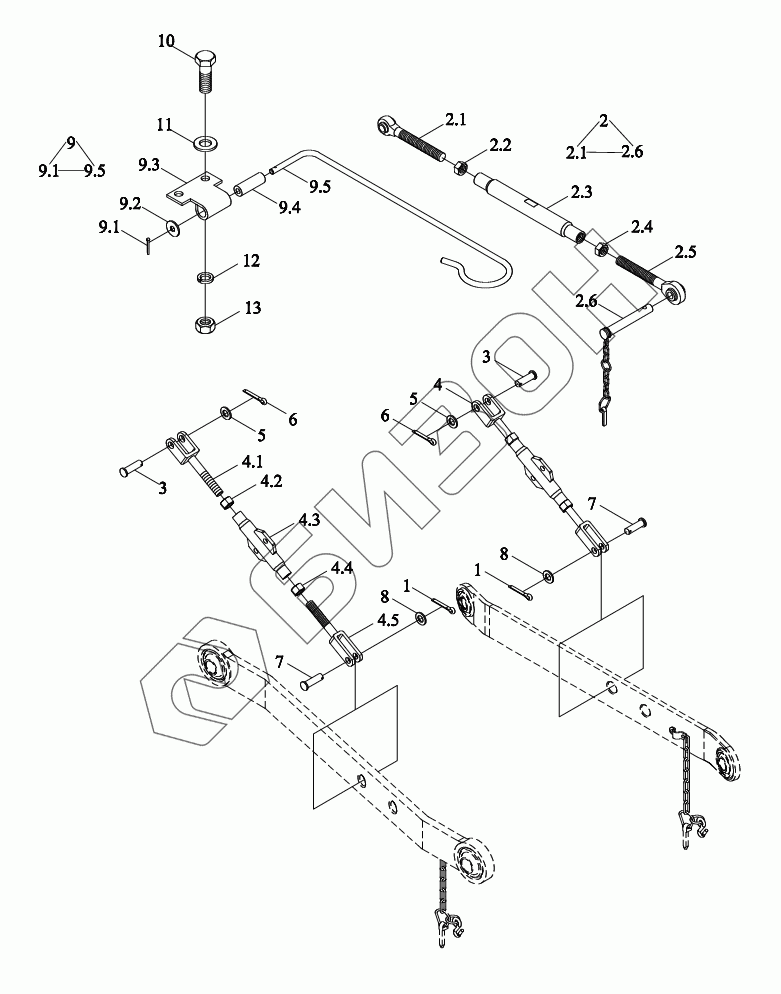

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Навеска 2
1
1
2
2.1
2.2
2.3
2.4
2.5
2.6
3
3
4
4.1
4.2
4.3
4.4
4.5
5
5
6
6
7
7
8
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB500.56D | TB500.56D | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT91-5X32-A0P | Шплинт |
Загрузка ...
|
|
| 2 | FT500A.56.011a | Тяга верхняя |
Загрузка ...
|
|
| 2.1 | FT500A.56.026 | Вал егулирующий |
Загрузка ...
|
|
| 2.2 | GBT6173-M27X2-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2.3 | FT500A.56.027 | Канал спиральный |
Загрузка ...
|
|
| 2.4 | GBT6173-M27X2-LH-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2.5 | FT500A.56.024 | Вал регулирующий |
Загрузка ...
|
|
| 2.6 | FT65.56.015 | Штырь запирающий |
Загрузка ...
|
|
| 3 | FT500A.56.101 | Соединительный штифт |
Загрузка ...
|
|
| 4 | FT500A.56.013 | Подъемный рычаг |
Загрузка ...
|
|
| 4.1 | FT500A.56.107 | Соединяющая вилка |
Загрузка ...
|
|
| 4.2 | GBT6173-M27X2-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 4.3 | FT500A.56.033 | Спиральный канал |
Загрузка ...
|
|
| 4.4 | GBT6173-M27X2-LH-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 4.5 | FT500A.56.108 | Соединительная вилка |
Загрузка ...
|
|
| 5 | FT500A.56.118 | Прокладное кольцо |
Загрузка ...
|
|
| 6 | GBT91-5X40-A0P | Шплинт |
Загрузка ...
|
|
| 7 | FT300.56A.112 | Соединительный штифт |
Загрузка ...
|
|
| 8 | GBT97.1-24-A0P | Прокладное кольцо |
Загрузка ...
|
|
| 9 | TB500.56B.6 | Хажимный хомутик |
Загрузка ...
|
|
| 9.1 | GBT91-2X14-A0P | Шплинт |
Загрузка ...
|
|
| 9.2 | GBT96.1-6-A0P | Шайба большая |
Загрузка ...
|
|
| 9.3 | TE300.56.6-01 | Неподвижный держатель |
Загрузка ...
|
|
| 9.4 | TE300.56.6-03 | Втулка |
Загрузка ...
|
|
| 9.5 | TB500.56B.6-01 | Крюк для подвески |
Загрузка ...
|
|
| 10 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 13 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
