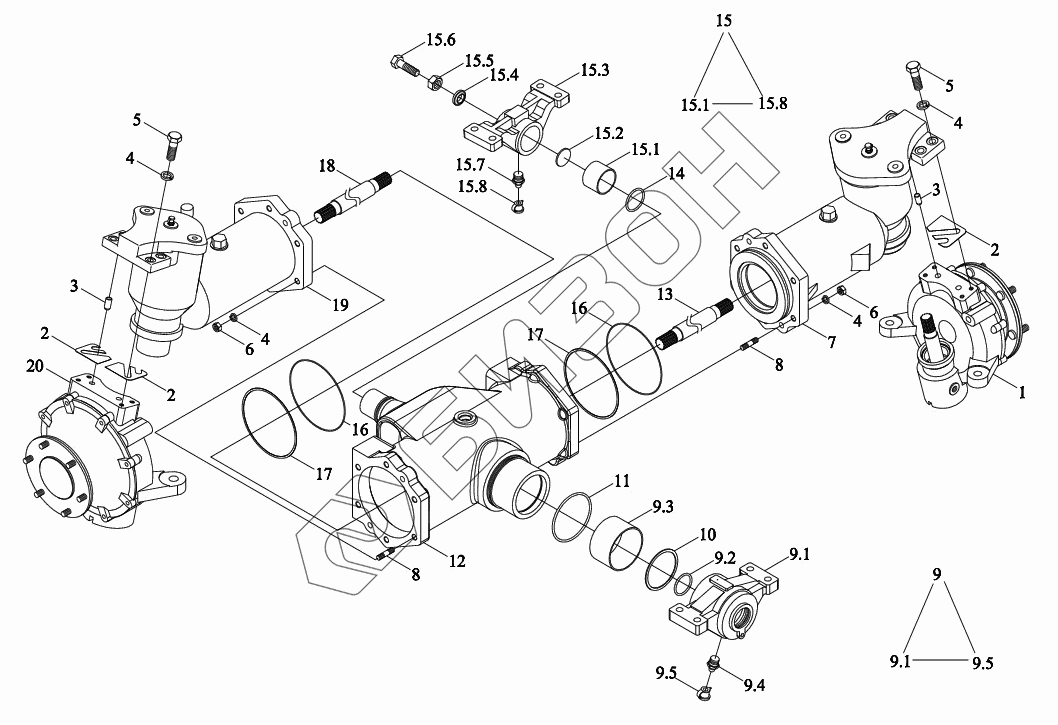

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Передача конечная, картер редуктора
1
2
2
2
3
3
4
4
4
4
5
5
5
6
7
8
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
13
14
15
15.1
15.2
15.3
15.4
15.5
15.6
15.7
15.8
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02311210000 | TC02311210000 | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 1 | TC02311020013 | Конечная передача |
Загрузка ...
|
|
| 2 | TC02311010012 | Шайба регулировочная |
Загрузка ...
|
|
| 3 | GBT119.1-12m6X22-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 4 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 5 | GBT5783-M12X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 7 | TC02311020003 | Правый привод |
Загрузка ...
|
|
| 8 | GBT5783-M12X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TC02311010009 | Кронштейн упорный |
Загрузка ...
|
|
| 9.1 | TC02311010071 | Кронштейн упорный |
Загрузка ...
|
|
| 9.2 | GBT3452.1-45.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9.3 | TC02311010072 | Подшипник |
Загрузка ...
|
|
| 9.4 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9.5 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 10 | TC02311010017 | Прокладка медная |
Загрузка ...
|
|
| 11 | GBT3452.1-97.5X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 12 | TC02311010002 | Картер редуктора главной передачи |
Загрузка ...
|
|
| 13 | TC02311020010 | Полуось |
Загрузка ...
|
|
| 14 | GBT3452.1-48.7X2.65G | Уплотнительное резиновое кольцо для гидропневматики |
Загрузка ...
|
|
| 15 | TC02311010008 | Кронштейн упорный |
Загрузка ...
|
|
| 15.1 | TC02311010066 | Подшипник |
Загрузка ...
|
|
| 15.2 | TC02311010067 | Прокладка |
Загрузка ...
|
|
| 15.3 | TC02311010065 | Кронштейн упорный |
Загрузка ...
|
|
| 15.4 | TC02311010068 | Прокладка уплотнения |
Загрузка ...
|
|
| 15.5 | GBT6170-M16-8-A3L | Гайка |
Загрузка ...
|
|
| 15.6 | GBT5783-M16X50-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15.7 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 15.8 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 16 | GBT3452.1-136X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 17 | TC02311010081 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | TC02311020009 | Полуось |
Загрузка ...
|
|
| 19 | TC02311020002 | Левый привод |
Загрузка ...
|
|
| 20 | TC02311020012 | Конечная передача |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
