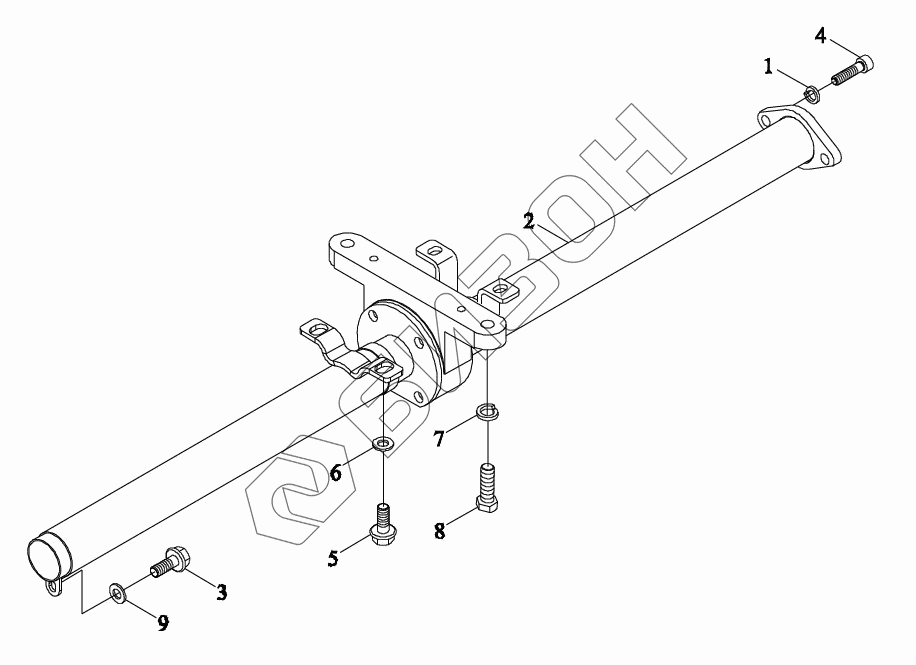

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Привод раздаточной коробки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB454.422 TB454.422 Привод раздаточной коробки в сборе
Загрузка ...
1 GBT93-8-A3L Гровер
Загрузка ...
2 TB454.422.1 Вал приводной
Загрузка ...
3 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
4 GBT70.1-M8X20-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
5 GBT16674.1-M10X20-8.8-A2L Болт с фланцем
Загрузка ...
6 GBT97.1-10-A3L Шайба плоская
Загрузка ...
7 GBT93-12-A3L Гровер
Загрузка ...
8 GBT5783-M12X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 GBT97.1-8-A3L Шайба плоская
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
