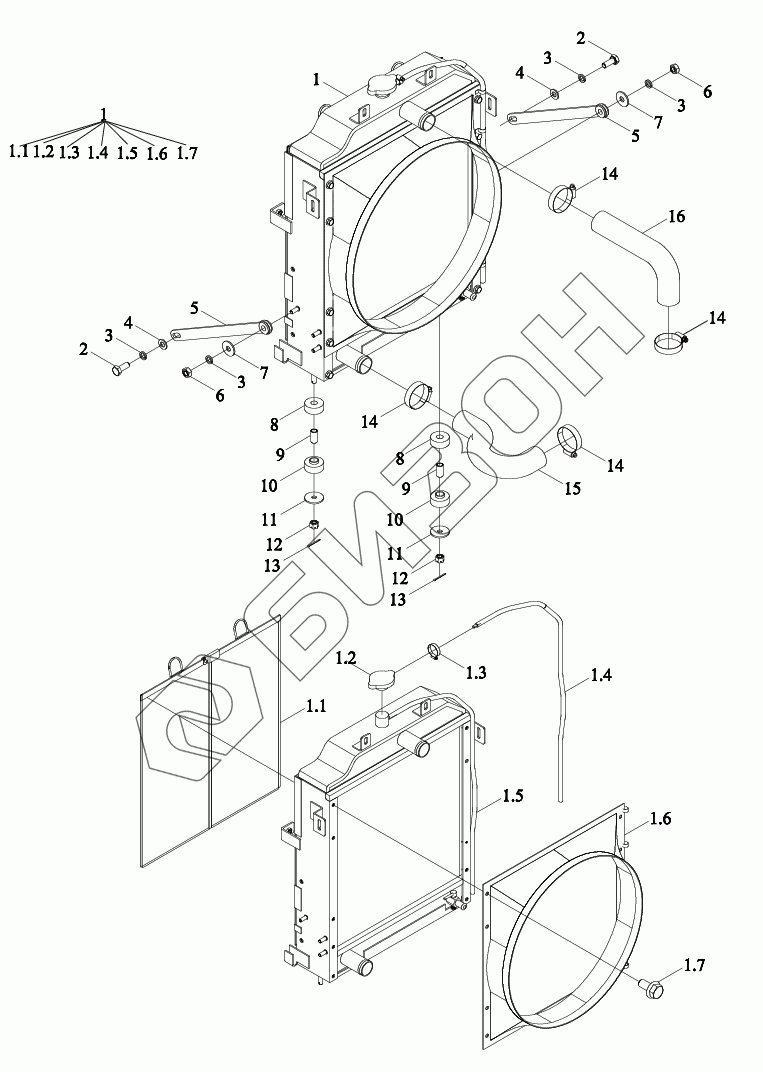

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Система охлаждения
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
2
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04131060000K | TS04131060000K | Система охлаждения в сборе |
Загрузка ...
|
|
| 1 | TS04131070001K | Радиатор |
Загрузка ...
|
|
| 1.1 | TS04131070003K | Решётка защитная |
Загрузка ...
|
|
| 1.2 | TB400.13.1 | Крышка радиатора |
Загрузка ...
|
|
| 1.3 | Q676B12 | Рым-скоба |
Загрузка ...
|
|
| 1.4 | TH400.13.1-03 | Патрубок переливной |
Загрузка ...
|
|
| 1.5 | TS04131070004K | Радиатор в сборе |
Загрузка ...
|
|
| 1.6 | TS04131070002K | Дефлектор |
Загрузка ...
|
|
| 1.7 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 4 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 5 | TS04132010005 | Тяга |
Загрузка ...
|
|
| 6 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 7 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 8 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 9 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 10 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 11 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 12 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 13 | GBT91-2.5X28-A0P | Шплинт |
Загрузка ...
|
|
| 14 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 15 | FT450.13.102 | Шланг |
Загрузка ...
|
|
| 16 | TS04131060001K | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
