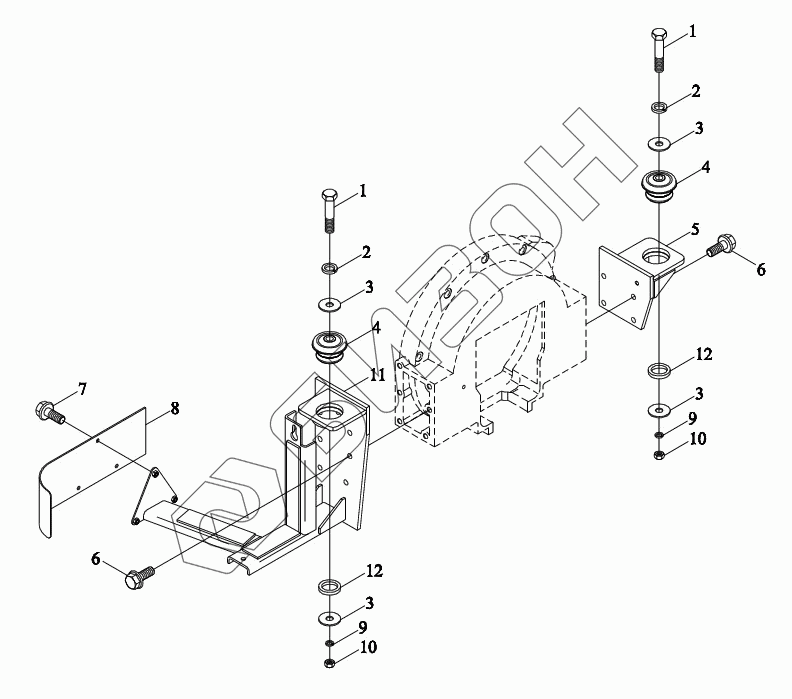

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Соединитель передний

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
4
5
6
6
7
8
9
9
10
10
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04457010000 TS04457010000 Соединитель передний в сборе
Загрузка ...
1 GBT5782-M16X100-10.9-A2L Болт с шестигранной головкой
Загрузка ...
2 GBT96.1-16-A0P Шайба большая
Загрузка ...
3 TB400.457B-02 Кольцо стопорное
Загрузка ...
4 TB400.457B-01 Блок буферный
Загрузка ...
5 TS04457040004 Соединение переднее
Загрузка ...
6 GBT16674.1-M12X30-10.9-A3L Болт с фланцем
Загрузка ...
7 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
8 TS04457040015 Планка защитная
Загрузка ...
9 GBT93-16-A0P Гровер
Загрузка ...
10 GBT6170-M16-10-A3L Гайка
Загрузка ...
11 TS04457040001 Соединение переднее
Загрузка ...
12 TS04457010023 Диафрагма резиновая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
