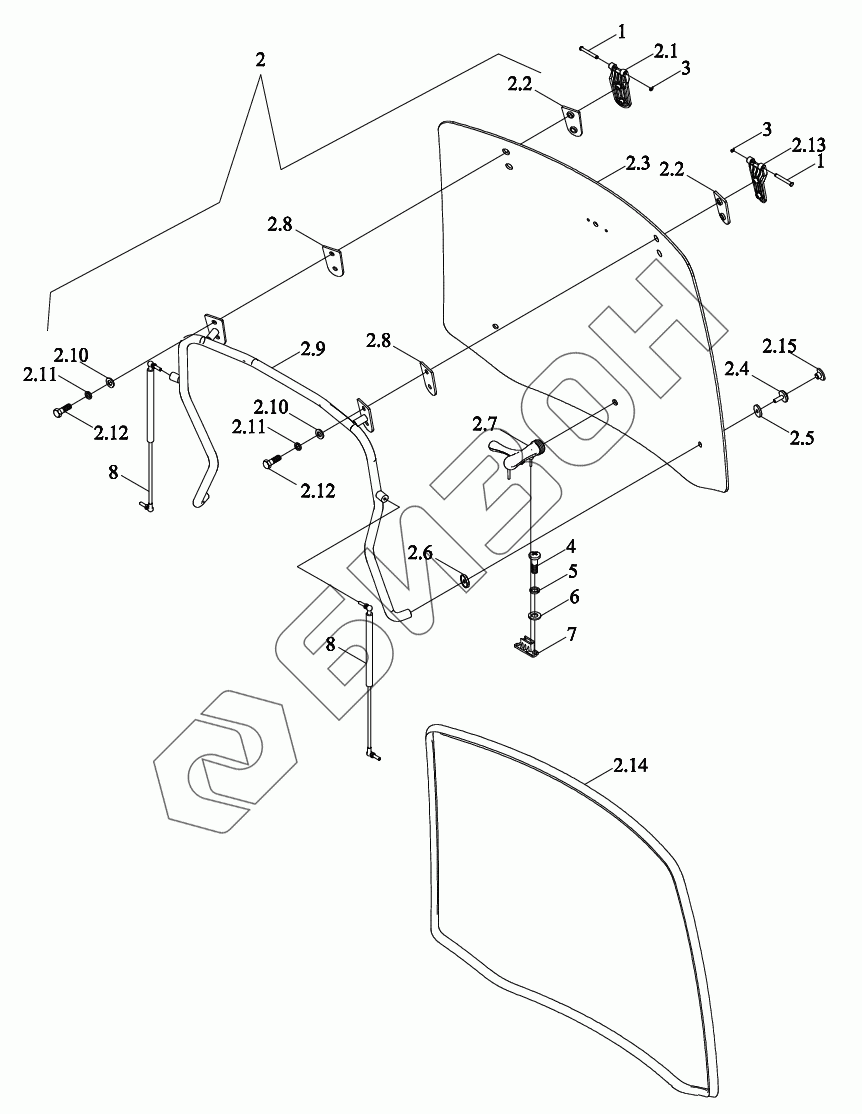

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Стекло заднее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.8
2.9
2.10
2.10
2.11
2.11
2.12
2.12
2.13
2.14
2.15
3
3
4
5
6
7
8
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04451010000 TS04451010000 Кабина в сборе
Загрузка ...
TS04451030004K TS04451030004K Комплектующие кабины
Загрузка ...
TS04451030014K TS04451030014K Заднее ветровое стекло в сборе
Загрузка ...
1 TS06451016004 Ось
Загрузка ...
2 TS04451030015K Жалюзи
Загрузка ...
2.1 TS04451046111 Петля
Загрузка ...
2.2 TS06451016112 Подушка
Загрузка ...
2.3 TS04451030016K Стекло
Загрузка ...
2.4 TS04451013106 Болт
Загрузка ...
2.5 TD904.451C.2-10 Кольцо прокладочное
Загрузка ...
2.6 TD904.451C.2-09 Кольцо прокладочное
Загрузка ...
2.7 TS06451016109 Ручка
Загрузка ...
2.8 TS04451046113 Подушка
Загрузка ...
2.9 TS04451016102 Поручень
Загрузка ...
2.10 GBT96.1-8-A3L Шайба большая
Загрузка ...
2.11 GBT93-8-A0P Гровер
Загрузка ...
2.12 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2.13 TS04451046110 Петля
Загрузка ...
2.14 TS04451016108 Полоса уплотнительная
Загрузка ...
2.15 TS04451013109 Заглушка
Загрузка ...
3 GBT896-6 Кольцо ограничительное
Загрузка ...
4 GBT818-M6x20-4.8 Винт
Загрузка ...
5 GBT93-6-A0P Гровер
Загрузка ...
6 GBT97.1-6-A0P Шайба плоская
Загрузка ...
7 TS06451016003 Основание опорное
Загрузка ...
8 TS06451016001 Пружина
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
