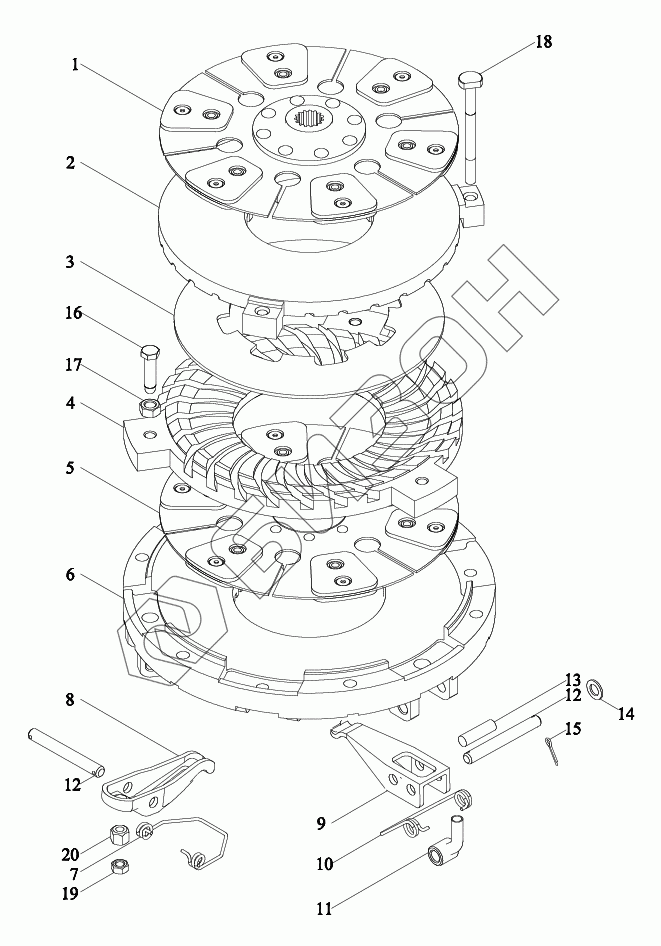

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Сцепление в подсборке
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB550.211A | TB550.211A | Сцепление в подсборке |
Загрузка ...
|
|
| 1 | CF550A.21.025 | Пластинка фрикционная |
Загрузка ...
|
|
| 2 | FT400.21B.102 | Диск напорный |
Загрузка ...
|
|
| 3 | TB550.211-01 | Пружины дисковые |
Загрузка ...
|
|
| 4 | FT400.21B.113 | Диск напорный |
Загрузка ...
|
|
| 5 | CF550A.21.024 | Пластинка фрикционная |
Загрузка ...
|
|
| 6 | FT400.21B.112 | Крышка |
Загрузка ...
|
|
| 7 | FT300.21B.120 | Пружина |
Загрузка ...
|
|
| 8 | FT400.21B.106 | Рычаг отжимный |
Загрузка ...
|
|
| 9 | FT400.21B.107 | Рычаг отжимный |
Загрузка ...
|
|
| 10 | FT400.21B.108 | Пружина |
Загрузка ...
|
|
| 11 | FT400.21B.110 | Торкатель |
Загрузка ...
|
|
| 12 | FT300.21B.111 | Штифт длинный |
Загрузка ...
|
|
| 13 | FT300.21B.109 | Ось |
Загрузка ...
|
|
| 14 | GBT848-10-A0P | Шайба небольшая |
Загрузка ...
|
|
| 15 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 16 | FT300.21B.114 | Винт |
Загрузка ...
|
|
| 17 | GBT6171-M10X1-A2L | Гайка шестигранная 1 тип |
Загрузка ...
|
|
| 18 | FT400.21B.104 | Тяга |
Загрузка ...
|
|
| 19 | GBT6171-M8X1-A2L | Гайка шестигранная 1 тип |
Загрузка ...
|
|
| 20 | FT300.21B.105 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
