Тормоз правый

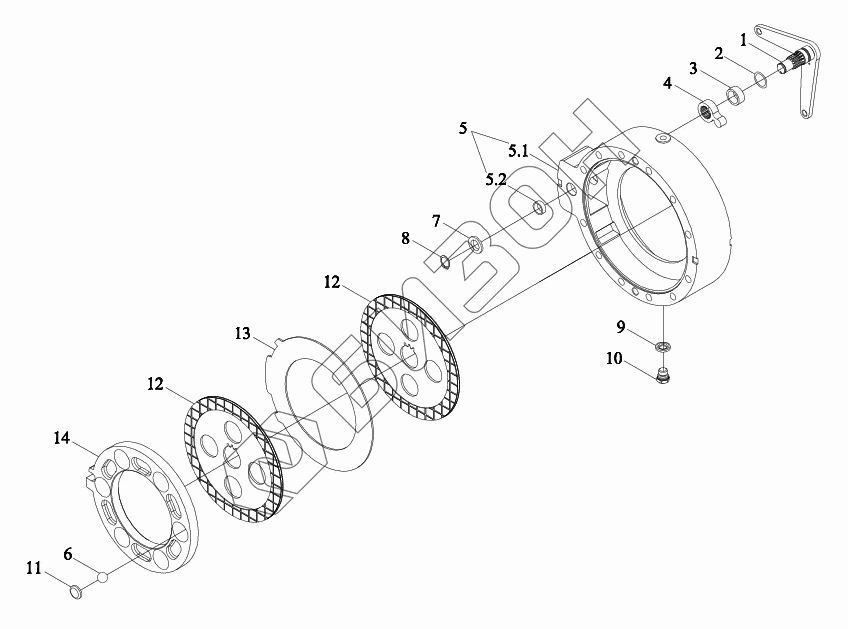

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Тормоз правый
1
2
3
4
5
5.1
5.2
6
7
8
9
10
11
12
12
13
14
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| TB504.432B |
TB504.432B |
|
Тормоз правый в сборе |
Загрузка ...
|
| 1 |
TB504.432B.1a |
|
Кривошип |
Загрузка ...
|
| 2 |
GBT3452.1-20.0X2.65G |
|
Кольцо уплотнительное резиновое для гидропневматики 20.0X2.65G |
Загрузка ...
|
| 3 |
FT300.43.107 |
|
Втулка |
Загрузка ...
|
| 4 |
FT300.43.106 |
|
Блок подводковый |
Загрузка ...
|
| 5 |
FT300.43.013a |
|
Корпус тормоза |
Загрузка ...
|
| 5.1 |
FT300.43.122a |
|
Корпус картера |
Загрузка ...
|
| 5.2 |
FT300.43.114 |
|
Втулка |
Загрузка ...
|
| 6 |
GBT308-18-G100-b |
|
Шарик стальной |
Загрузка ...
|
| 7 |
FT300.43.109b |
|
Шайба |
Загрузка ...
|
| 8 |
GBT894.1-18 |
|
Кольцо пружинное стопорное для вала 18 |
Загрузка ...
|
| 9 |
FT300.43.141 |
|
Сальник скелетный 25X35X6 |
Загрузка ...
|
| 10 |
GBT2878.4-M12-PLEH-A3L-NBR |
|
Винт наружный шестигранный M12-PLEH-A3L-NBR |
Загрузка ...
|
| 11 |
FT300.43.102 |
|
Пробка коническая |
Загрузка ...
|
| 12 |
TB450.431.1 |
|
Диск фрикционный |
Загрузка ...
|
| 13 |
FT300.43.105 |
|
Перегородки |
Загрузка ...
|
| 14 |
FT300.43.104 |
|
Диск напорный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
