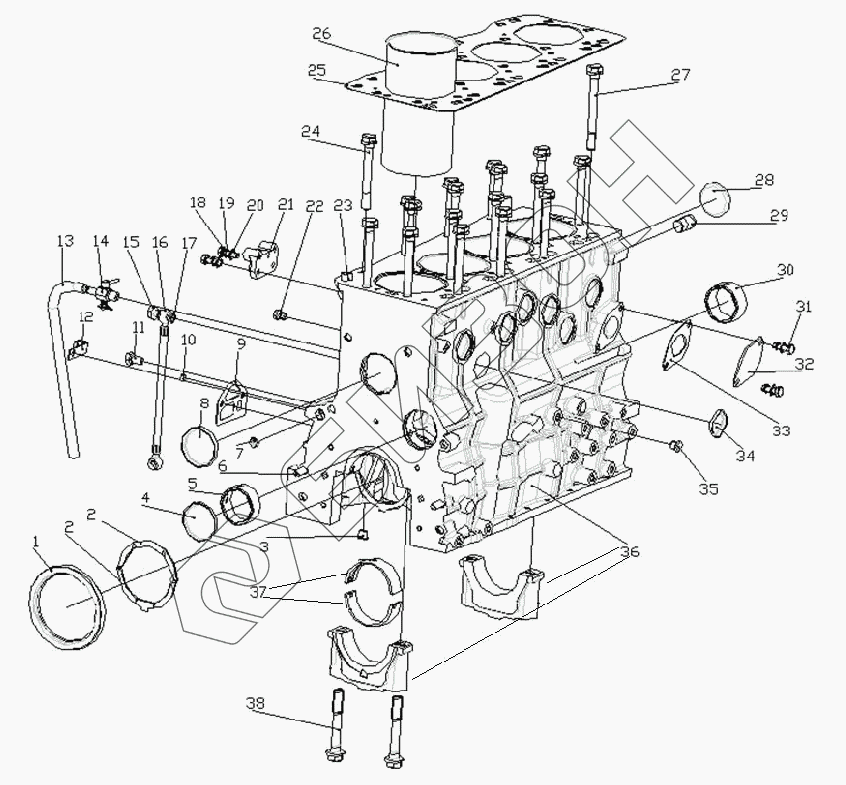

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Блок
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| A498BT-111QH | A498BT-111QH | Двигатель в сборе |
Загрузка ...
|
|
| 1 | 490B-01036 | Сальник |
Загрузка ...
|
|
| 2 | 495B-01022A/01026A | Диск упорный |
Загрузка ...
|
|
| 3 | 490B-01027 | Заглушка |
Загрузка ...
|
|
| 4 | 490B-01009 | Заглушка |
Загрузка ...
|
|
| 5 | 495B-01008A | Втулка |
Загрузка ...
|
|
| 6 | GBT119.1-10X24 | Штырь цилиндрический |
Загрузка ...
|
|
| 7 | 490B-01080 | Пробка колокольная |
Загрузка ...
|
|
| 8 | 495B-01050 | Пробка колокольная |
Загрузка ...
|
|
| 9 | 490B-01073 | Прокладка |
Загрузка ...
|
|
| 10 | 490B-01029 | Ввёртыш |
Загрузка ...
|
|
| 11 | 490B-01081-1 | Ввёртыш |
Загрузка ...
|
|
| 12 | 490BT-01105 | Кондуктор |
Загрузка ...
|
|
| 13 | HG4-404-10X400 | Трубка резиновая трубка |
Загрузка ...
|
|
| 14 | 490BT-01100-1 | Выключатель |
Загрузка ...
|
|
| 15 | 490BT-21003 | Тройник подачи масла |
Загрузка ...
|
|
| 16 | 4K39T-21100-2 | Маслопровод |
Загрузка ...
|
|
| 17 | JBT982-10 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 18 | GBT5783-M8X25 | Болт |
Загрузка ...
|
|
| 19 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 20 | GBT97.1-8 | Кольцо прокладочное |
Загрузка ...
|
|
| 21 | 490B-01076B | Прокладка |
Загрузка ...
|
|
| 22 | 490B-21002 | Ввёртыш |
Загрузка ...
|
|
| 23 | GBT119.1-16X20 | Штырь цилиндрический |
Загрузка ...
|
|
| 24 | 490B-01003A | Болт |
Загрузка ...
|
|
| 25 | 4D35T-01004 | Подушка |
Загрузка ...
|
|
| 26 | A498B-01005 | Рубашка цилиндра |
Загрузка ...
|
|
| 27 | 490B-01002A | Болт |
Загрузка ...
|
|
| 28 | 495B-01047 | Пробка колокольная |
Загрузка ...
|
|
| 29 | 490B-01074 | Трубка соединительная |
Загрузка ...
|
|
| 30 | 495B-01007A | Втулка |
Загрузка ...
|
|
| 31 | GBT5783-M8X18 | Болт |
Загрузка ...
|
|
| 32 | A490BZL-01082-1 | Накладка |
Загрузка ...
|
|
| 33 | 4D32T31-01012 | Прокладка |
Загрузка ...
|
|
| 34 | 490B-01079 | Пробка колокольная |
Загрузка ...
|
|
| 35 | A498BZ-01029 | Пробка резьбовая |
Загрузка ...
|
|
| 36 | A498B-01001 | Блок-картер |
Загрузка ...
|
|
| 37 | 495B-01033A/01034A | Вкладыш |
Загрузка ...
|
|
| 38 | A498B-01019A | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
