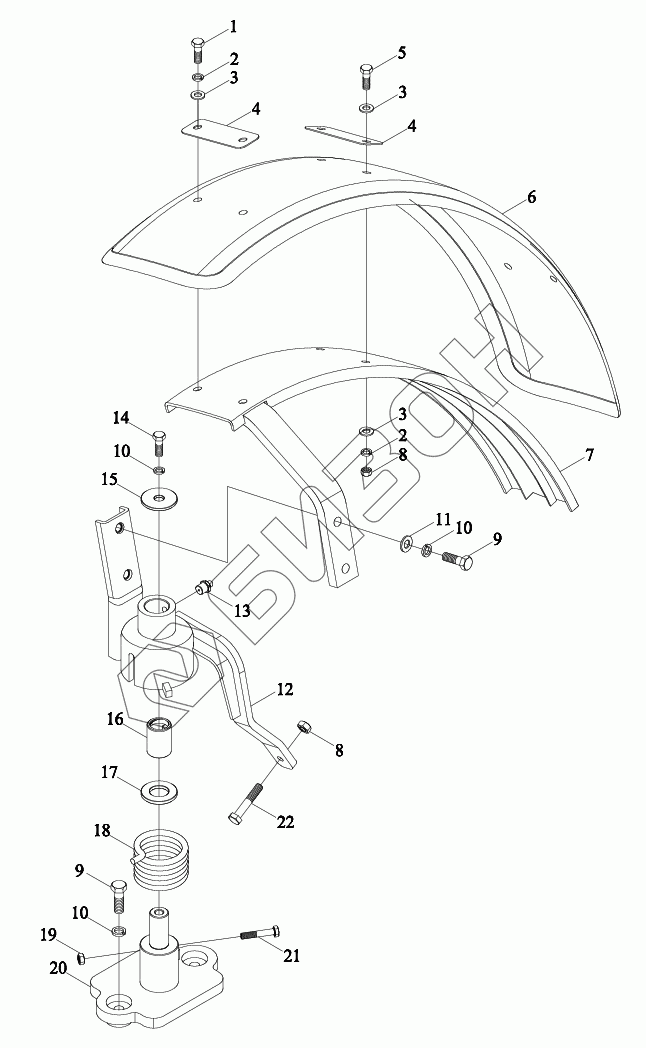

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Брызговик передний правый
1
2
2
3
3
3
4
4
5
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB400.476A | TB400.476A | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M10X35-A2-70 | Болт |
Загрузка ...
|
|
| 2 | GBT93-10-A2 | Шайба типичная пружинная |
Загрузка ...
|
|
| 3 | GBT96.1-10-A2 | Шайба большая |
Загрузка ...
|
|
| 4 | GBT97.1-10-A2 | Шайба плоская |
Загрузка ...
|
|
| 5 | GBT5783-M10X30-A2-70 | Болт |
Загрузка ...
|
|
| 6 | TB400.475A-03 | Щиток грязевой |
Загрузка ...
|
|
| 7 | TB400.476A.2 | Кронштейн |
Загрузка ...
|
|
| 8 | GBT6170-M10-A2-70 | Гайка шестигранная |
Загрузка ...
|
|
| 9 | GBT5783-M12X40-A2-70 | Болт |
Загрузка ...
|
|
| 10 | GBT93-12-A2 | Шайба типичная пружинная |
Загрузка ...
|
|
| 11 | GBT97.1-12-A2 | Шайба плоская |
Загрузка ...
|
|
| 12 | TB400.476A.3 | Кронштейн |
Загрузка ...
|
|
| 13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 14 | GBT5783-M12X30-A2-70 | Болт |
Загрузка ...
|
|
| 15 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 16 | TB400.475A-01 | Втулка |
Загрузка ...
|
|
| 17 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 18 | TB400.476A-01 | Пружина кручения |
Загрузка ...
|
|
| 19 | GBT6170-M8-A2-70 | Гайка |
Загрузка ...
|
|
| 20 | TB400.476A.1 | Плита монтажная |
Загрузка ...
|
|
| 21 | GBT5783-M8X45-A2-70 | Болт |
Загрузка ...
|
|
| 22 | GBT5783-M10X55-A2-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
