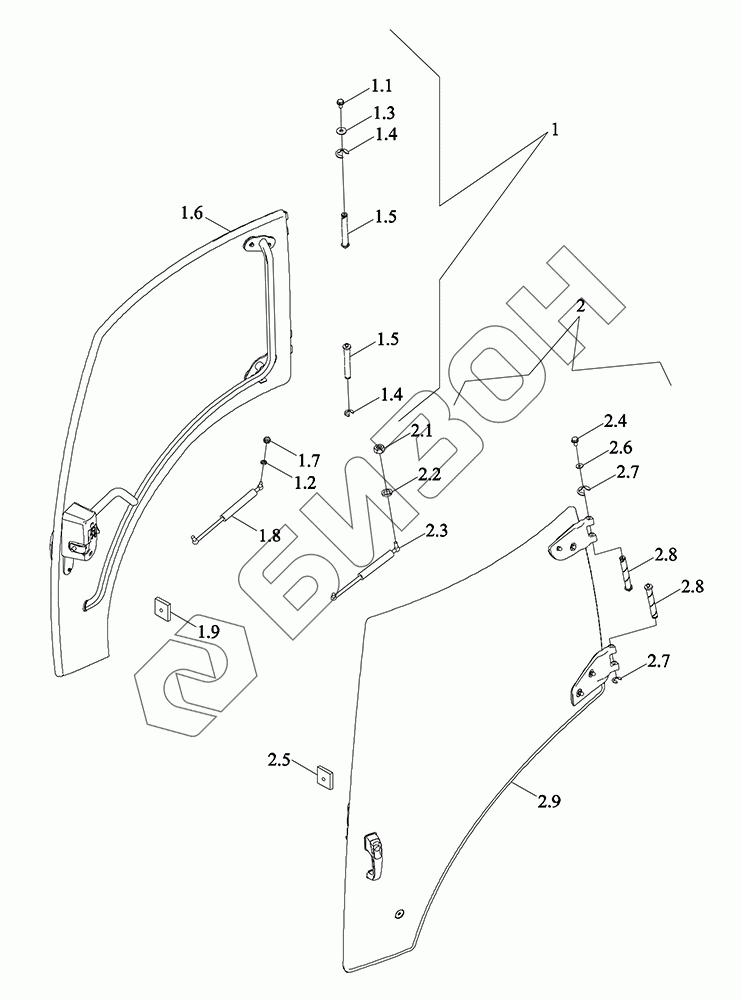

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Двери
1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.7
2.8
2.8
2.9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451010000 | TS04451010000 | Кабина в сборе |
Загрузка ...
|
|
| TS04451030004K | TS04451030004K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TB1S451010039K | Дверь |
Загрузка ...
|
|
| 1.1 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 1.3 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.4 | GBT896-12-A3L | Кольцо разрезное стопорное |
Загрузка ...
|
|
| 1.5 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 1.6 | TB1S451010040K | Дверь |
Загрузка ...
|
|
| 1.7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.8 | TD2C451011001 | Пружина |
Загрузка ...
|
|
| 1.9 | TS04451013002 | Гнездо гайки штифта дверного замка |
Загрузка ...
|
|
| 2 | TB1S451010036K | Дверь левая в сборе |
Загрузка ...
|
|
| 2.1 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2.2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 2.3 | TD2C451011001 | Пружина |
Загрузка ...
|
|
| 2.4 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.5 | TS04451013002 | Гнездо гайки штифта дверного замка |
Загрузка ...
|
|
| 2.6 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 2.7 | GBT896-12-A3L | Кольцо разрезное стопорное |
Загрузка ...
|
|
| 2.8 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 2.9 | TB1S451010037K | Дверь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
