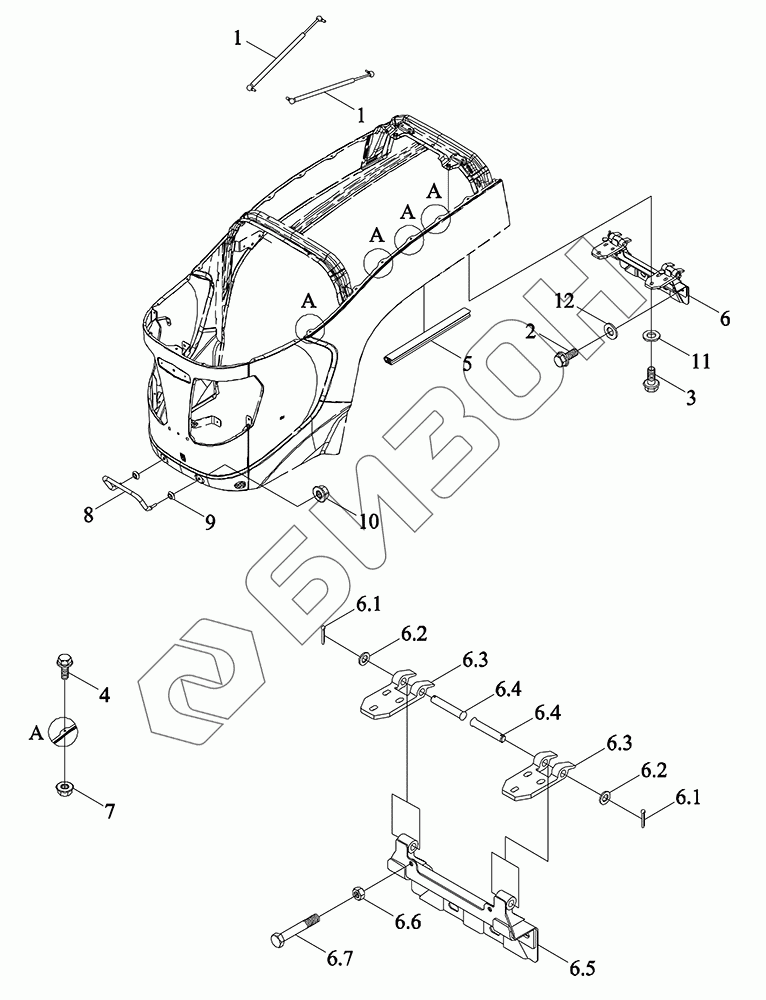

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Капот 2
1
1
2
3
4
5
6
6.1
6.1
6.2
6.2
6.3
6.3
6.4
6.4
6.5
6.6
6.7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04471020000 | TS04471020000 | Капот в сборе |
Загрузка ...
|
|
| 1 | TS04471019000K | Пружина пневматическая |
Загрузка ...
|
|
| 2 | GBT5789-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TS04471011045 | Полоса защитная |
Загрузка ...
|
|
| 6 | TS04471013000 | Шарнир |
Загрузка ...
|
|
| 6.1 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 6.2 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 6.3 | FT800B.47B.161 | Петля |
Загрузка ...
|
|
| 6.4 | GBT882-B16X90-A3L | Ось |
Загрузка ...
|
|
| 6.5 | TS04471013001 | Кронштейн |
Загрузка ...
|
|
| 6.6 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 6.7 | GBT5783-M8X50-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TS04471010003 | Ручка |
Загрузка ...
|
|
| 9 | TD800.471A-05 | Фитинг прокладки передней ручки капота |
Загрузка ...
|
|
| 10 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 12 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
