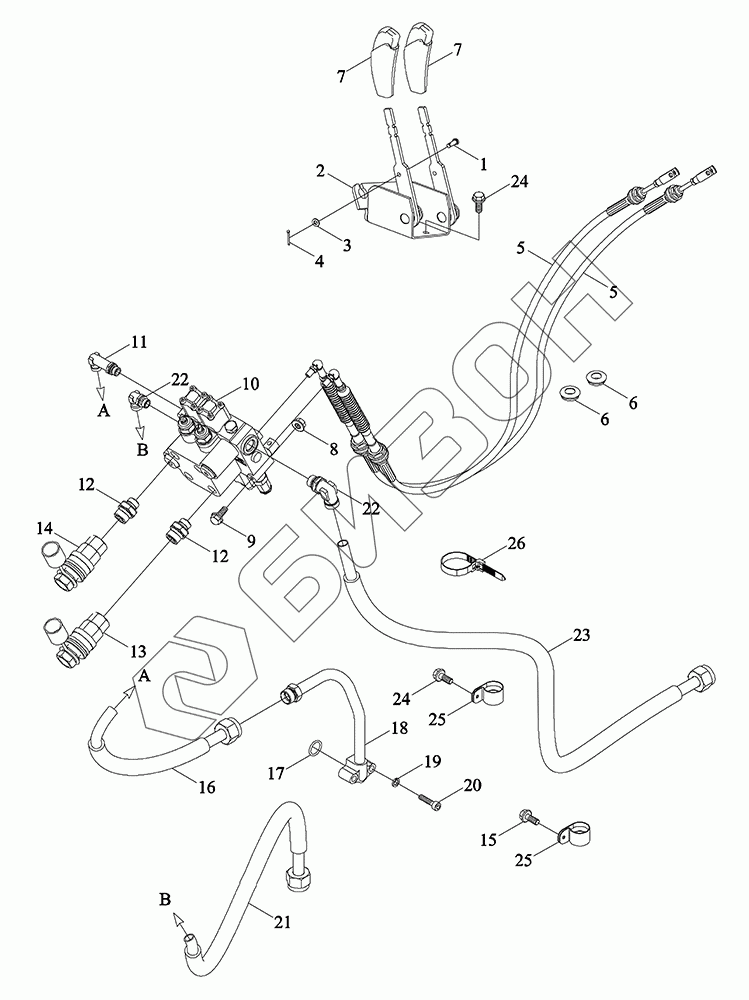

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Клапан многоходовый
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02582100000K | TC02582100000K | Маслопровод |
Загрузка ...
|
|
| 1 | TG1654.583C-01 | Ось |
Загрузка ...
|
|
| 2 | TS04582010058 | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT91-2X14-A3L | Шплинт |
Загрузка ...
|
|
| 5 | TS04582010056 | Вал гибкий |
Загрузка ...
|
|
| 6 | TS04582010027 | Диафрагма резиновая |
Загрузка ...
|
|
| 7 | TS04582010025 | Головка рукоятки |
Загрузка ...
|
|
| 8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT16674.1-M6X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TC04582140010 | Блок клапанов |
Загрузка ...
|
|
| 11 | TC04582300011 | Стык |
Загрузка ...
|
|
| 12 | TC04582140009 | Стык |
Загрузка ...
|
|
| 13 | TC02580010001K | Штуцер соединительный |
Загрузка ...
|
|
| 14 | FT354.58A.030 | Штуцер соединительный |
Загрузка ...
|
|
| 15 | GBT16674.1-M10X16-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 16 | TC04582300012 | Шланг резиновый |
Загрузка ...
|
|
| 17 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | TC04582300005 | Труба стальная |
Загрузка ...
|
|
| 19 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 20 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 21 | TC04582300013 | Шланг резиновый |
Загрузка ...
|
|
| 22 | TC04582140012 | Штуцер соединительный |
Загрузка ...
|
|
| 23 | TC04582300001 | Шланг резиновый |
Загрузка ...
|
|
| 24 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 25 | TD924.582-01 | Зажимы для труб |
Загрузка ...
|
|
| 26 | Q67405200 | Лента стяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
