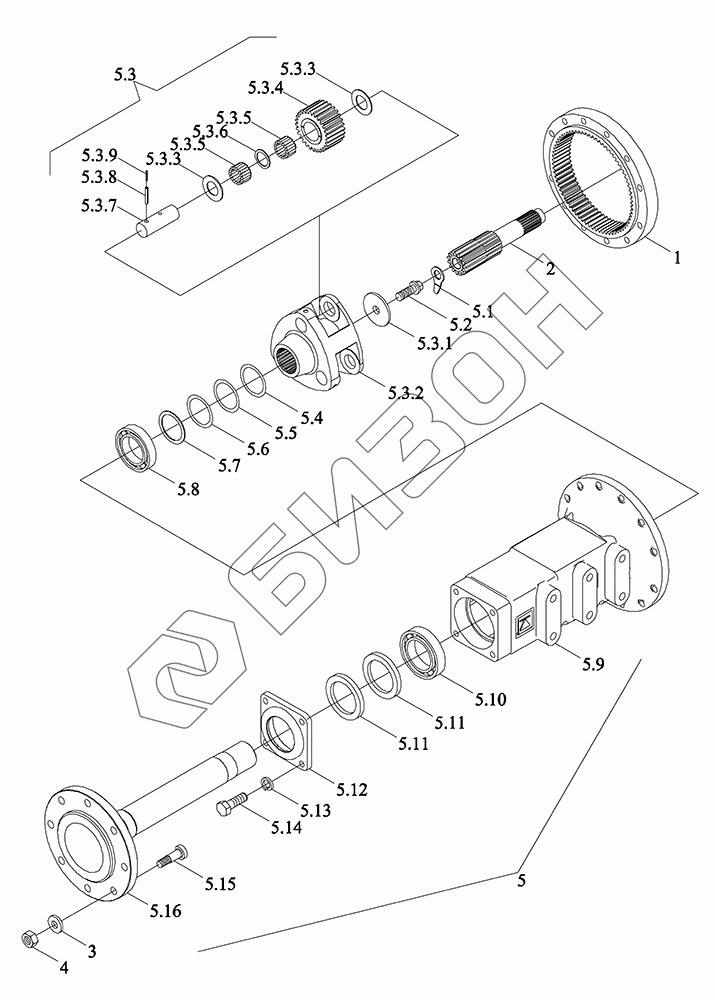

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Конечная передача левая

Тип техники

Марка

Модель

Схема

5.1

5.2

5.3

5.3.1

5.3.2

5.3.3

5.3.4

5.3.5

5.3.6

5.3.7

5.3.8

5.3.9

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.13

5.14

5.15

5.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TB1S391010000K	TB1S391010000K	Передача конечная левая в сборе	Загрузка ...
1	TB450.391-02	Обод	Загрузка ...
2	TB450.391-01	Вал	Загрузка ...
3	FT300.39.137	Шайба	Загрузка ...
4	GBT6176-M16X1.5-LH-10-A3L	Гайка	Загрузка ...
5	TB1S391010005K	Комплект конечного привода слева	Загрузка ...
5.1	FT300.39.110	Пластина замочная	Загрузка ...
5.2	FT300.39.112	Болт	Загрузка ...
5.3	TB450.391.1	Водило планетарное	Загрузка ...
5.3.1	FT300.39.111	Щит	Загрузка ...
5.3.2	FT300.39.104	Водило планетарное	Загрузка ...
5.3.3	FT300.39.109	Кольцо проставочное	Загрузка ...
5.3.4	TB450.391.1-01	Колесо зубчатое	Загрузка ...
5.3.5	TB300.391.1.1	Игла роликовая	Загрузка ...
5.3.6	FT300.39.105	Втулка отсечная	Загрузка ...
5.3.7	FT300.39.106	Вал	Загрузка ...
5.3.8	GBT879.1-8X26	Штырь эластичный цилиндрический	Загрузка ...
5.3.9	GBT879.1-5X26	Штырь эластичный цилиндрический	Загрузка ...
5.4	FT300.39.121	Прокладка регулировочная	Загрузка ...
5.5	FT300.39.122	Прокладка регулировочная	Загрузка ...
5.6	FT300.39.123	Прокладка регулировочная	Загрузка ...
5.7	FT300.39.113	Рукав перегородки	Загрузка ...
5.8	GBT276-6211	Подшипник шариковый радиальный	Загрузка ...
5.9	TB1S391010001K	Корпус картера	Загрузка ...
5.10	GBT276-6212	Подшипник	Загрузка ...
5.11	TB1S391010002K	Сальник	Загрузка ...
5.12	FT300.39.116	Гнездо сальника	Загрузка ...
5.13	GBT93-12-A3L	Гровер	Загрузка ...
5.14	GBT5783-M12X30-8.8-A3L	Болт с шестигранной головкой	Загрузка ...
5.15	FT300.39.136	Болт	Загрузка ...
5.16	FT300.39.118	Вал приводной	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
