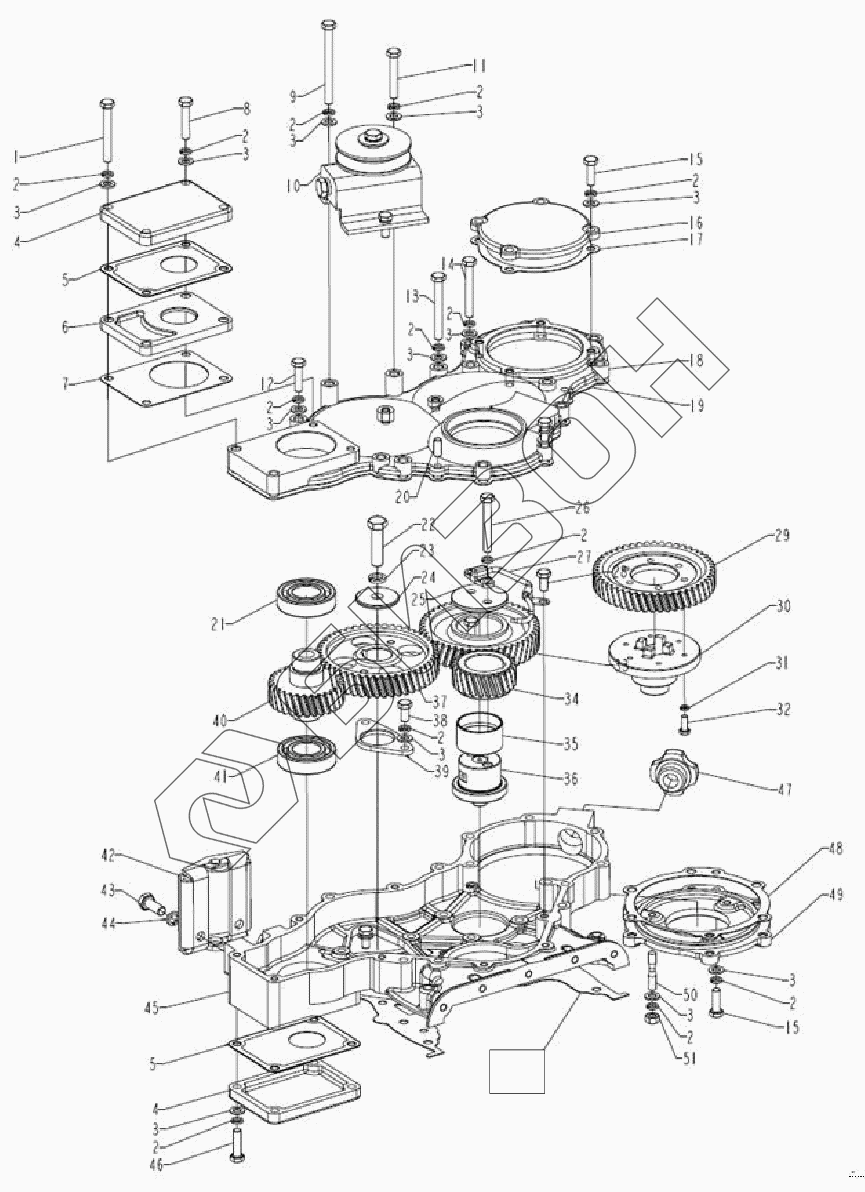

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Механизм
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT5782-M8X65 | Болт |
Загрузка ...
|
|
| 2 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 3 | GBT97.1-8 | Кольцо прокладочное |
Загрузка ...
|
|
| 4 | 490BT-16014 | Щит торцовый |
Загрузка ...
|
|
| 5 | 490BT-16013-1 | Подушка |
Загрузка ...
|
|
| 6 | 490BT-16021 | Комингс нижний передний |
Загрузка ...
|
|
| 7 | 490BT-16017 | Прокладка |
Загрузка ...
|
|
| 8 | GBT5782-M8X40 | Болт |
Загрузка ...
|
|
| 9 | GBT5782-M8X90 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | 490BT-16200-1 | Шкив натяжной |
Загрузка ...
|
|
| 11 | GBT5782-M8X50 | Болт |
Загрузка ...
|
|
| 12 | GBT5783-M8X30 | Болт |
Загрузка ...
|
|
| 13 | GBT5782-M8X70 | Болт |
Загрузка ...
|
|
| 14 | GBT5782-M8X62 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT5783-M8X25 | Болт |
Загрузка ...
|
|
| 16 | 490BT-16016 | Накладка |
Загрузка ...
|
|
| 17 | 490BT-16005 | Подушка |
Загрузка ...
|
|
| 18 | 490BT-16001-1 | Крышка |
Загрузка ...
|
|
| 19 | 490BT-16002-1 | Прокладка |
Загрузка ...
|
|
| 20 | GBT119.2-8X20 | Штырь |
Загрузка ...
|
|
| 21 | GBT276-6206 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 22 | GBT5782-M12X45 | Болт |
Загрузка ...
|
|
| 23 | GBT93-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 24 | 490B-02011 | Плита нажимная |
Загрузка ...
|
|
| 25 | 490B-02012 | Плита нажимная |
Загрузка ...
|
|
| 26 | GBT5782-M8X60 | Болт |
Загрузка ...
|
|
| 27 | 490BT-02100 | Маслопровод |
Загрузка ...
|
|
| 28 | GBT5783-M8X16 | Болт |
Загрузка ...
|
|
| 29 | 490B-02003 | Колесо зубчатое |
Загрузка ...
|
|
| 30 | 490BT-02015 | Втулка вала |
Загрузка ...
|
|
| 31 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 32 | GBT5783-M6X16 | Болт |
Загрузка ...
|
|
| 33 | 490BT-02006 | Колесо зубчатое |
Загрузка ...
|
|
| 34 | 490BT-02007 | Колесо зубчатое |
Загрузка ...
|
|
| 35 | 490B-02005 | Втулка |
Загрузка ...
|
|
| 36 | 490B-02004 | Вал |
Загрузка ...
|
|
| 37 | 490BT-02009 | Колесо зубчатое |
Загрузка ...
|
|
| 38 | GBT5783-M8X18 | Болт |
Загрузка ...
|
|
| 39 | 490B-02008 | Плита упорная |
Загрузка ...
|
|
| 40 | 490BT-02010-4 | Колесо зубчатое |
Загрузка ...
|
|
| 41 | GBT276-7206AC | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 42 | 490BT-53002-4 | Кронштейн |
Загрузка ...
|
|
| 43 | GBT5783-M10X25 | Болт |
Загрузка ...
|
|
| 44 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 45 | 490BT-16003-1 | Редуктор |
Загрузка ...
|
|
| 46 | GBT5783-M8X30 | Болт |
Загрузка ...
|
|
| 47 | 4K39T-16100 | Крышка |
Загрузка ...
|
|
| 48 | 490B-16008 | Прокладка |
Загрузка ...
|
|
| 49 | 490B-16004-1 | Фланец |
Загрузка ...
|
|
| 50 | GBT899-AM8X25 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 51 | GBT6170-M8 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
