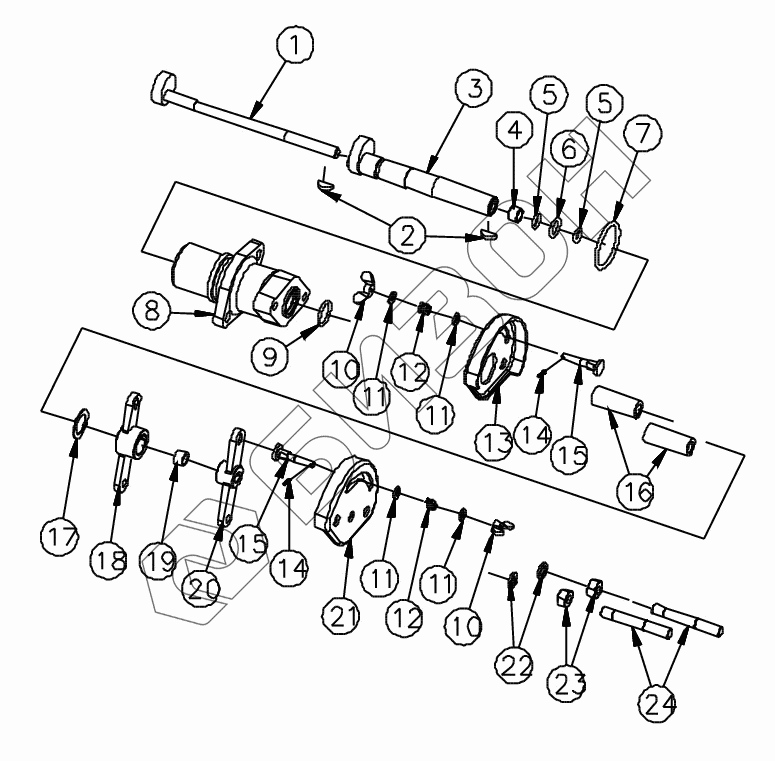

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Механизм управления

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TB504.551F.5.1B	TB504.551F.5.1B	Механизм управления распределителем	Загрузка ...
1	TB504.551.1.1.4B	Эксцентрик регулировки усилия	Загрузка ...
2	GBT1099-4X13	Шпонка	Загрузка ...
3	TB504.551.1.1.5C	Патрубок	Загрузка ...
4	FT500B.55.199	Втулка вала	Загрузка ...
5	GBT3452.1-9.5X2.65	Уплотнение колцеобразное	Загрузка ...
6	GBT3452.1-15X2.65	Уплотнение колцеобразное	Загрузка ...
7	GBT3452.1-41.2X3.55	Уплотнение колцеобразное	Загрузка ...
8	TB504.551.1.1-01D	Крепление	Загрузка ...
9	GBT3452.1-20X2.65	Уплотнение колцеобразное	Загрузка ...
10	GBT62-M6	Гайка	Загрузка ...
11	GBT96-6	Шайба	Загрузка ...
12	25.55.131	Пружина	Загрузка ...
13	TB504.551.1.1-02	Сегмент регулировки положения	Загрузка ...
14	GBT91-2X12	Продавать	Загрузка ...
15	FT65.57.103	Винт	Загрузка ...
16	TB504.551.1.1-04	Рукав перегородки	Загрузка ...
17	NDF65.55.201	Кольцо прокладное	Загрузка ...
18	TB504.551F.5.1.2	Рычаг качающийся	Загрузка ...
19	NDF550.55.199	Втулка отсечная	Загрузка ...
20	TB504.551F.5.1.1	Коромысло регулировки усилия	Загрузка ...
21	TB504.551.1.1-03	Сегмент регулировки усилия	Загрузка ...
22	GBT93-10	Кольцо прокладное	Загрузка ...
23	GBT6170-M10	Болт	Загрузка ...
24	GBT898-M10X65	Шпилька	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
