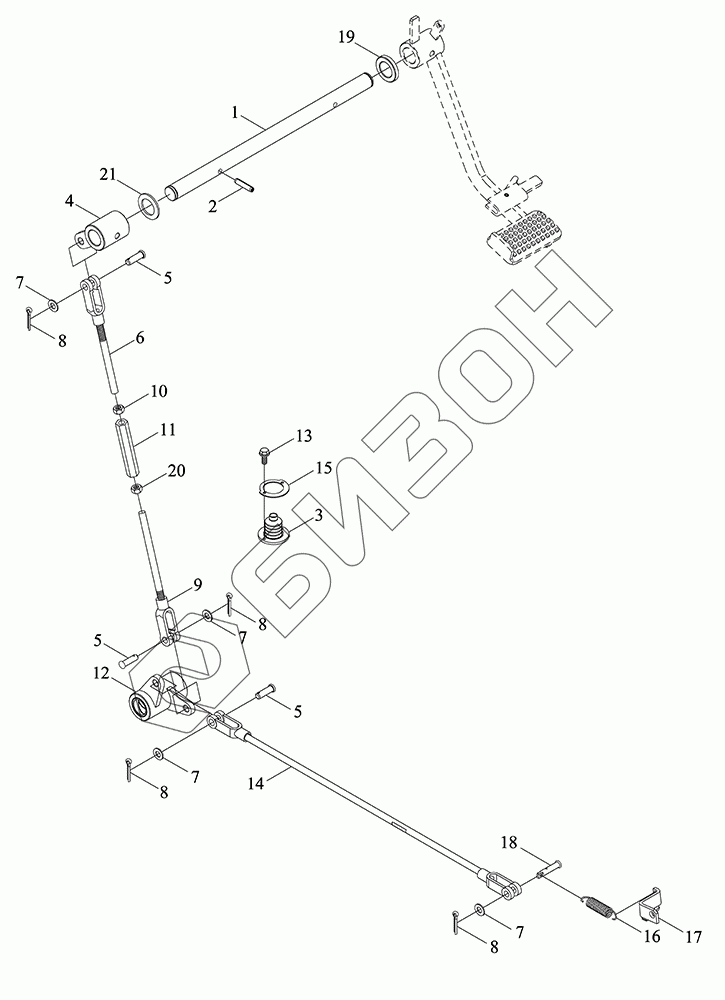

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Механизм управления ножной 2
1
2
3
4
5
5
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04433010000 | TS04433010000 | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TB604.433E-01 | Вал упорный |
Загрузка ...
|
|
| 2 | GBT879.3-8X45 | Штифт |
Загрузка ...
|
|
| 3 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 4 | TB604.433E.3 | Рычаг-упор |
Загрузка ...
|
|
| 5 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 6 | TB604.212A.5 | Тяга |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TB604.433E.10 | Тяга |
Загрузка ...
|
|
| 10 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 11 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 12 | TB604.433E.4 | Втулка поворотная |
Загрузка ...
|
|
| 13 | GBT16674.1-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TS04433010030 | Тяга тормозная |
Загрузка ...
|
|
| 15 | TB3S433040001a | Плита нажимная |
Загрузка ...
|
|
| 16 | TE250.212D-05 | Пружина |
Загрузка ...
|
|
| 17 | TB704.433.6 | Пластина навесная |
Загрузка ...
|
|
| 18 | TB704.433-04 | Штифт соединительный |
Загрузка ...
|
|
| 19 | TS04433010011 | Втулка отсечная |
Загрузка ...
|
|
| 20 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 21 | TE250.433C-02 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
