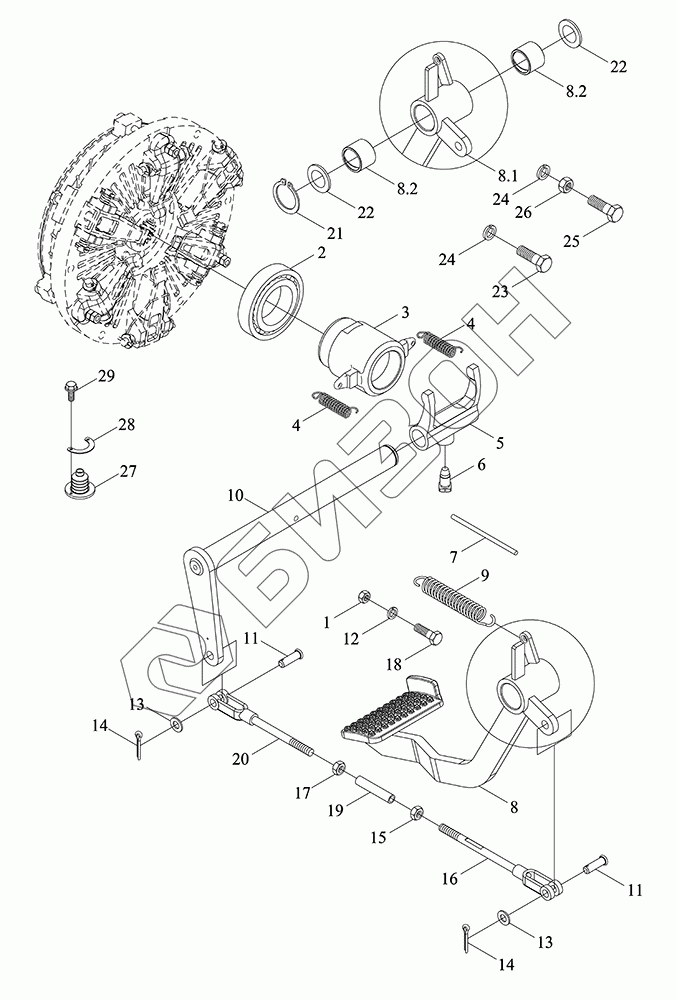

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Механизм управления сцеплением
1
2
3
4
4
5
6
7
8
8.1
8.2
8.2
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
24
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB604.212A | TB604.212A | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2 | TA800.212-02 | Подшипник |
Загрузка ...
|
|
| 3 | FT400.21B.101 | Постель подшипника |
Загрузка ...
|
|
| 4 | TB604.212-03 | Пружина |
Загрузка ...
|
|
| 5 | FT300.21.103 | Вилка отводная |
Загрузка ...
|
|
| 6 | FT300.21.113 | Винт |
Загрузка ...
|
|
| 7 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 8 | TB604.212A.1a | Подножка |
Загрузка ...
|
|
| 8.1 | TB604.212A.1.1a | Подножка |
Загрузка ...
|
|
| 8.2 | TC03371040020a | Втулка |
Загрузка ...
|
|
| 9 | TD800.43-01 | Пружина педали возвратная |
Загрузка ...
|
|
| 10 | TB604.212.3b | Ось качающегося рычага |
Загрузка ...
|
|
| 11 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 12 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 15 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 16 | TB604.212A.5 | Тяга |
Загрузка ...
|
|
| 17 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 18 | GBT5783-M8X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 20 | TB604.212.6 | Тяга нижняя |
Загрузка ...
|
|
| 21 | GBT894.1-25 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | GBT97.1-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | GBT5783-M10X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 24 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 24 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 25 | GBT5783-M10X70-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 26 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 27 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 28 | TB3S433040001 | Плита нажимная |
Загрузка ...
|
|
| 29 | GBT16674.1-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
