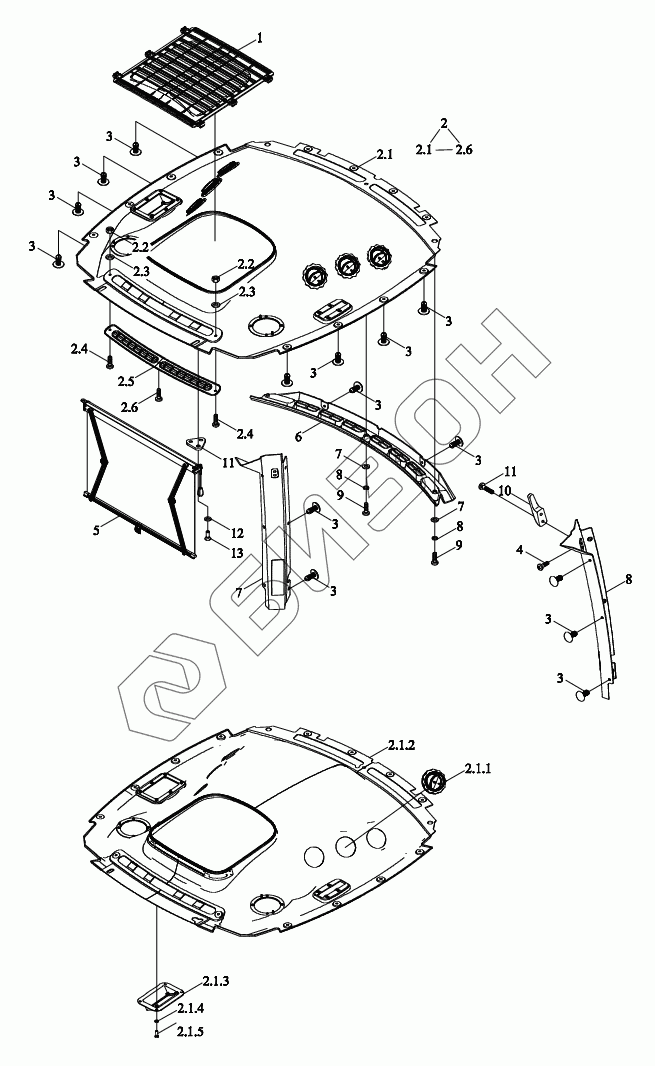

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Молдинг внутренний

Тип техники

Марка

Модель

Схема

2.1

2.1.1

2.1.2

2.1.3

2.1.4

2.1.5

2.2

2.3

2.4

2.5

2.6

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04453030000K	TS04453030000K	Внутренний молдинг в сборе	Загрузка ...
1	TS04453017001	Плита	Загрузка ...
2	TS04453011000	Молдинг внутренний верхний	Загрузка ...
2.1	TS04453011001	Молдинг внутренний верхний	Загрузка ...
2.1.1	GE401Y.33.2.1-03	Выход воздуха	Загрузка ...
2.1.2	TS04453011006	Молдинг внутренний верхний	Загрузка ...
2.1.3	TS06453011005	Плита монтажная	Загрузка ...
2.1.4	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
2.1.5	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой	Загрузка ...
2.2	GBT6170-M5-8-A2L	Гайка	Загрузка ...
2.3	GBT96.1-5-A3L	Шайба большая	Загрузка ...
2.4	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой	Загрузка ...
2.5	TS04453011002	Дефлектор обдува	Загрузка ...
2.6	GBT818-M6X16-4.8-O	Винт	Загрузка ...
3	Q69208	Клипса	Загрузка ...
4	GBT70.1-M6X16-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
5	TB1S453030005	Козырек солнцезащитный	Загрузка ...
6	TS04453016000	Дефлектор	Загрузка ...
7	TS04453013400a	Корпус	Загрузка ...
8	TY3S453010003K	Корпус	Загрузка ...
9	GBT818-M6X20-4.8-A2L	Винт	Загрузка ...
10	BZF0045-001	Крючки для одежды	Загрузка ...
11	TB1S453030006	Плита монтажная	Загрузка ...
12	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
13	GBT819.1-M6X16-4.8-A2L	Винт с потайной головкой и крестообразным шлицем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
