Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Молдинг заднего брызговика

Тип техники

Марка

Модель

Схема

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

6.1

6.2

6.3

6.4

6.5

6.6

6.7

6.8

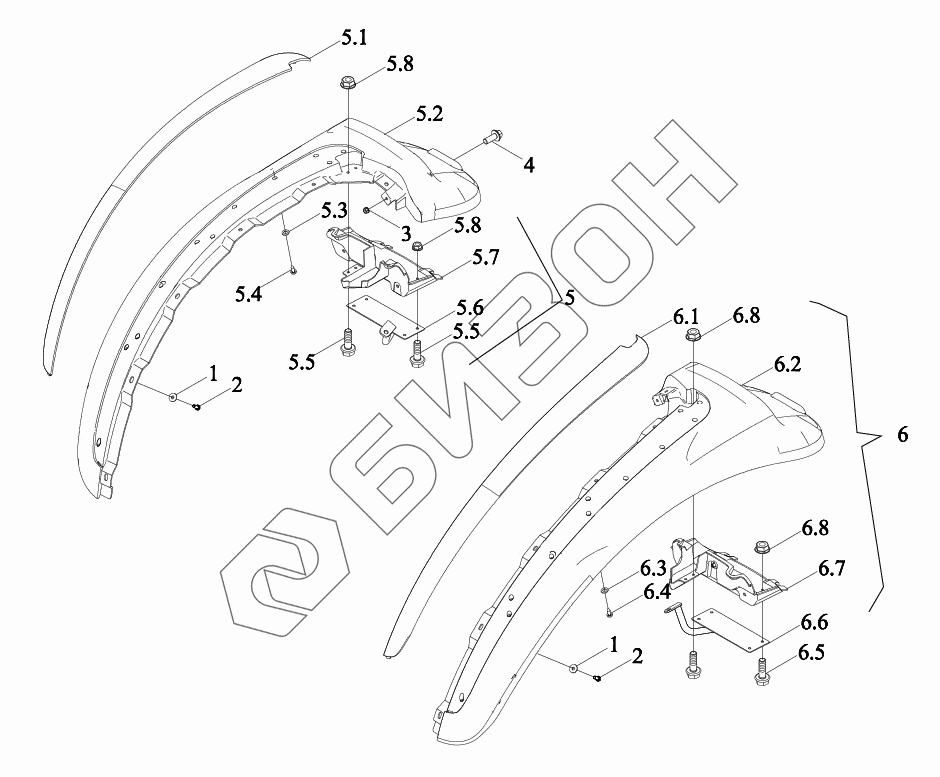

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04455010000	TS04455010000	Молдинг заднего брызговика в сборе	Загрузка ...
1	GBT96.1-8-A2	Шайба большая	Загрузка ...
2	GBT5783-M8X20-10.9-A2L	Болт	Загрузка ...
3	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
4	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
5	TS04455050002	Крыло	Загрузка ...
5.1	TS04455030004	Панель верхняя отделки правого заднего крыла	Загрузка ...
5.2	TS04455050001	Корпус облицовки правого заднего крыла	Загрузка ...
5.3	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
5.4	GBT845-ST4.2X13	Саморез	Загрузка ...
5.5	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
5.6	TS04455030006	Кронштейн правого заднего крыла	Загрузка ...
5.7	TS04455030005	Кожух крыла правый задний защитный	Загрузка ...
5.8	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
6	TS04455030001	Крыло	Загрузка ...
6.1	TS04455030012	Панель верхняя отделки левого заднего крыла	Загрузка ...
6.2	TS04455030011	Корпус облицовки левого заднего крыла	Загрузка ...
6.3	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
6.4	GBT845-ST4.2X13	Саморез	Загрузка ...
6.5	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
6.6	TS04455030014	Кронштейн левого заднего крыла	Загрузка ...
6.7	TS04455030013	Защита крыла левая задняя	Загрузка ...
6.8	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
7	GBT16674.1-M8X55-8.8-A2L	Болт с фланцем	Загрузка ...
8	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
