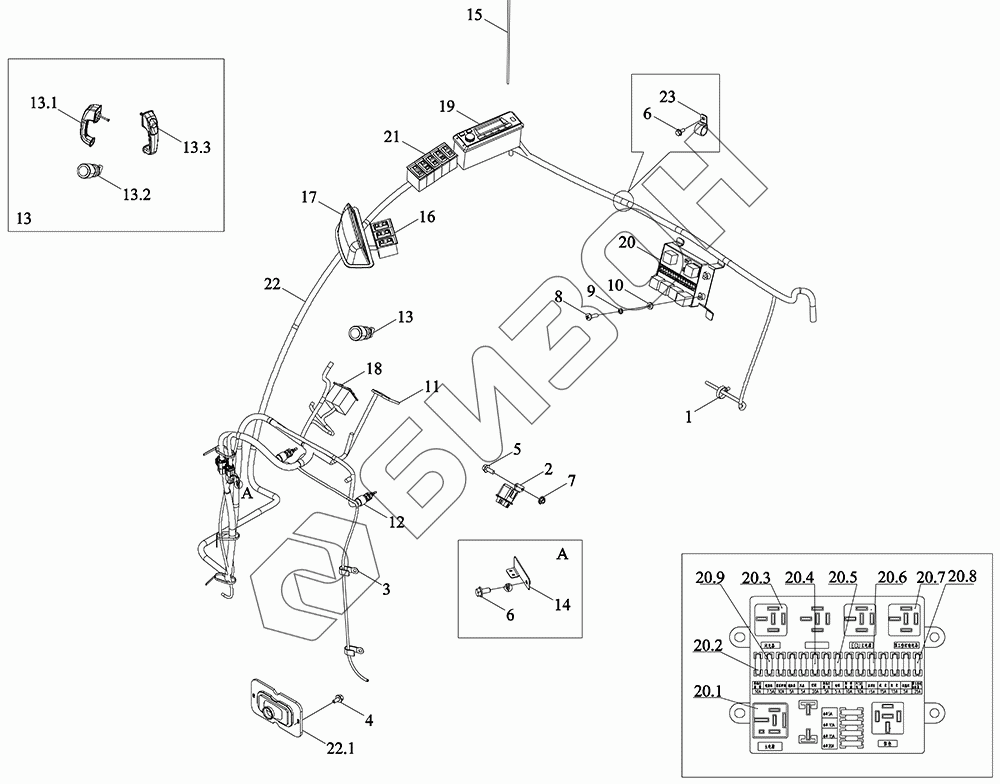

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Монтажный блок жгута проводов кузова
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
13.1
13.2
13.3
14
15
16
17
18
19
20
20.1
20.2
20.3
20.4
20.5
20.6
20.7
20.8
20.9
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04482070000K | TS04482070000K | Блок монтажный жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 2 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 3 | FT65.48.095 | Зажим для фиксации жгута проводов 1 |
Загрузка ...
|
|
| 4 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 8 | GBT818-M6X20-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X20-4.8-A2L |
Загрузка ...
|
|
| 9 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 10 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 11 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 12 | RV03701000007 | Выключатель нормально замкнутый |
Загрузка ...
|
|
| 13 | TN1S482100006 | Узел двухзамковый |
Загрузка ...
|
|
| 13.1 | TS04451013240 | Узел наружной ручки левой двери |
Загрузка ...
|
|
| 13.2 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 13.3 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 14 | TS04481060009 | крепёжная пластинка |
Загрузка ...
|
|
| 15 | TS04482010002 | Антенна |
Загрузка ...
|
|
| 16 | TS04482010003 | Выключатель |
Загрузка ...
|
|
| 17 | TS04482010004 | Часы электронные |
Загрузка ...
|
|
| 18 | TS04482010006 | Выключатель |
Загрузка ...
|
|
| 19 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 20 | TS04482050002K | Коробка электрооборудования |
Загрузка ...
|
|
| 20.1 | GE20H16Y.34.6-04 | Реле основного источника питания |
Загрузка ...
|
|
| 20.2 | TC02482010003K | Защелка |
Загрузка ...
|
|
| 20.3 | FT300.48.513 | Реле электронное проблесковое |
Загрузка ...
|
|
| 20.4 | TC02482010005K | Защелка |
Загрузка ...
|
|
| 20.5 | TC02482010002K | Защелка |
Загрузка ...
|
|
| 20.6 | TC02482010004K | Защелка |
Загрузка ...
|
|
| 20.7 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 20.8 | TS04482050006K | Защелка |
Загрузка ...
|
|
| 20.9 | TC02482010007K | Защелка |
Загрузка ...
|
|
| 21 | TS04482010005 | Выключатель |
Загрузка ...
|
|
| 22 | TS04482090004dK | Жгут проводов |
Загрузка ...
|
|
| 23 | TS06482010005 | Зажим для крепления жгута проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
