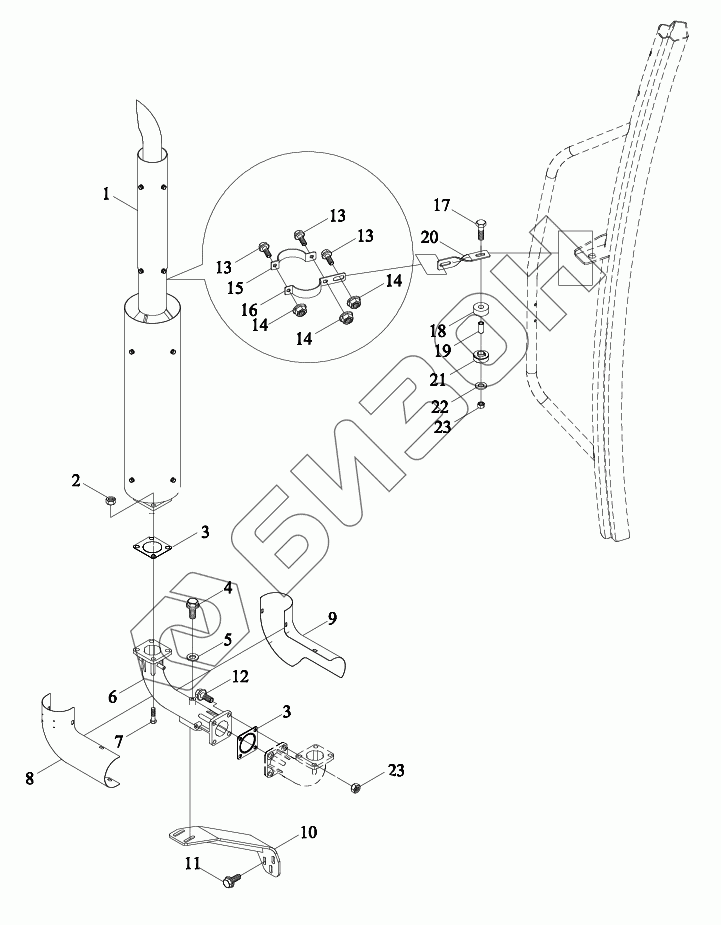

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Выхлопная система в сборе
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04220010000 | TS04220010000 | Система выхлопная в сборе |
Загрузка ...
|
|
| 1 | TB1S220020001K | Глушитель |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-8F3 | Болт |
Загрузка ...
|
|
| 3 | FT300.22.030 | Прокладка |
Загрузка ...
|
|
| 4 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 6 | TC02220020001 | Угольник выхлопной |
Загрузка ...
|
|
| 7 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | TS04220030007a | Сетка защитная |
Загрузка ...
|
|
| 9 | TS04220030006 | Сетка защитная |
Загрузка ...
|
|
| 10 | TS04220030001 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT5789-M10X20-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | TC02220020002a | Клипсы |
Загрузка ...
|
|
| 16 | TC02220020005a | Клипсы |
Загрузка ...
|
|
| 17 | GBT5783-M10X50-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 19 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 20 | TH02220010016 | Тяга |
Загрузка ...
|
|
| 21 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 22 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 23 | SPL6175PT-M10X1.5-10F3 | Гайка шестигранная самостопорящаяся противоскользящая спиральная 2-го типа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
