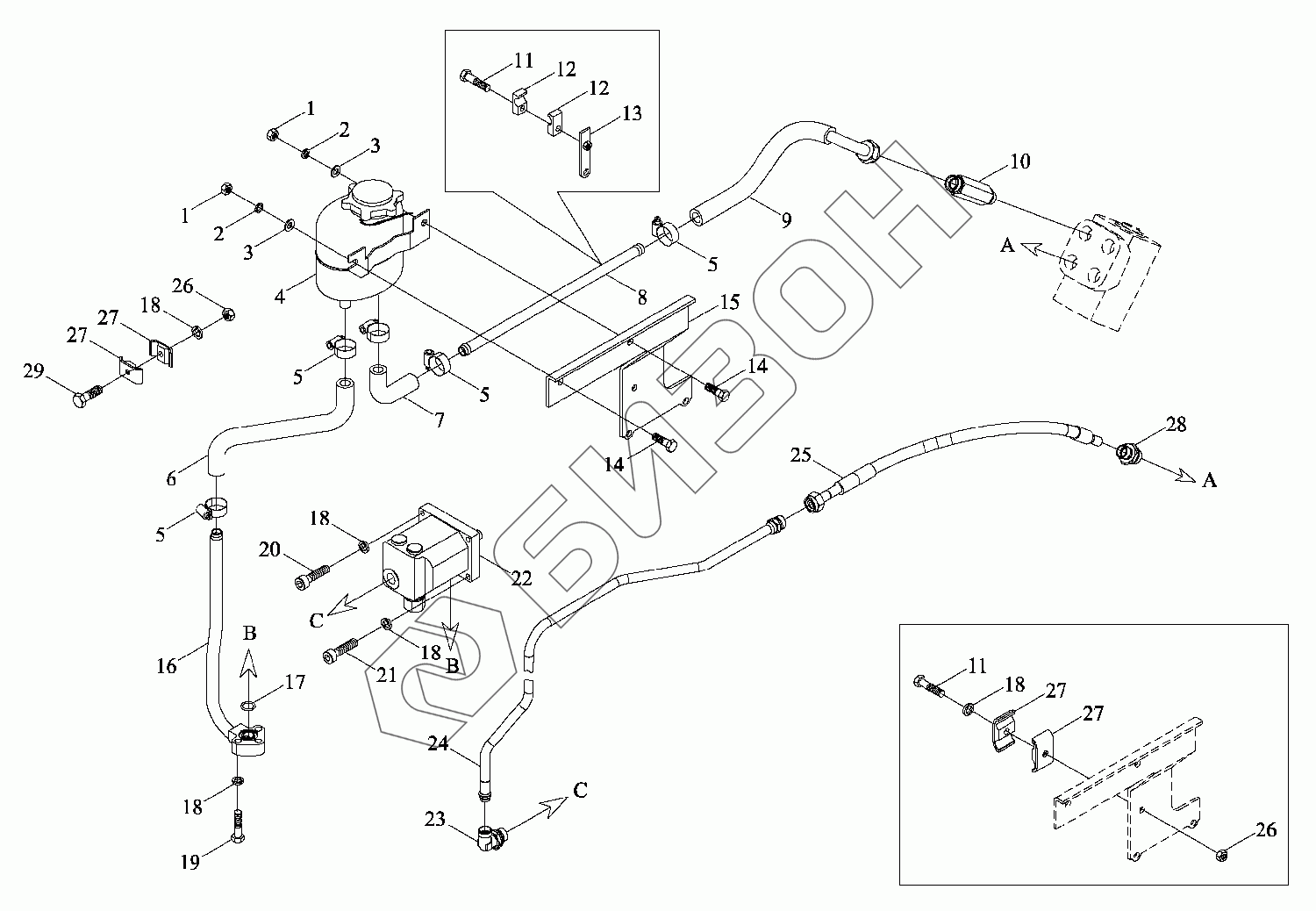

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Гидравлический механизм рулевого управления 1
1
1
2
2
3
3
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
26
27
27
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04402070000K | TS04402070000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | TS04402010019 | Бачок масляный рулевого механизма и адсорбер в сборе |
Загрузка ...
|
|
| 5 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
|
| 6 | TC04402010006 | Маслопровод |
Загрузка ...
|
|
| 7 | TS04402010006 | Шланг резиновый |
Загрузка ...
|
|
| 8 | TS04402010007 | Труба стальная |
Загрузка ...
|
|
| 9 | TC02402290001K | Маслопровод |
Загрузка ...
|
|
| 10 | TC04402080012 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | GBT5783-M8X40-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TG1204.402-01 | Зажим трубный |
Загрузка ...
|
|
| 13 | TS04402010012 | Кронштейн |
Загрузка ...
|
|
| 14 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | TS04402010011 | Кронштейн |
Загрузка ...
|
|
| 16 | TC04402010003 | Маслопровод |
Загрузка ...
|
|
| 17 | GBT3452.1-17.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 19 | GBT5783-M8X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | GBT70.1-M8X30-8.8 | Винт |
Загрузка ...
|
|
| 21 | GBT70.1-M8X65-8.8 | Винт |
Загрузка ...
|
|
| 22 | TC02402350001K | Насос шестеренный |
Загрузка ...
|
|
| 23 | TC04400020003 | Стык |
Загрузка ...
|
|
| 24 | TC04402010005 | Маслопровод |
Загрузка ...
|
|
| 25 | TC04402010007 | Шланг |
Загрузка ...
|
|
| 26 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 27 | TC04402010017 | Подушка |
Загрузка ...
|
|
| 28 | GE20D18.24.93.5 | Штуцер соединительный |
Загрузка ...
|
|
| 29 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
