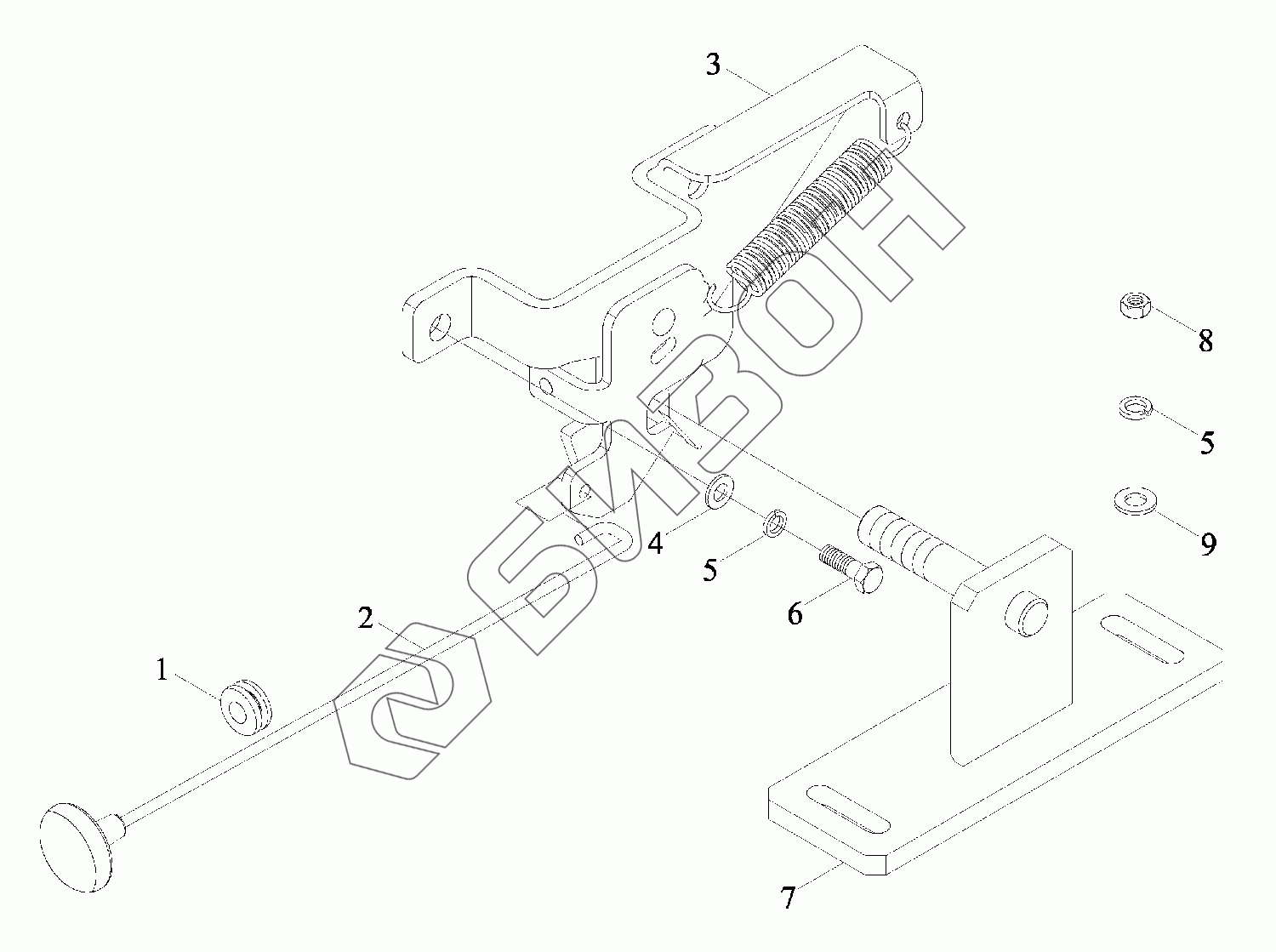

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04473010000 TS04473010000 Механизм блокировки капота в сборе
Загрузка ...
1 TB450.473-02 Диафрагма резиновая
Загрузка ...
2 TS04473010006 Тяга рычага
Загрузка ...
3 TS06473010002 Замок капота
Загрузка ...
4 GBT97.1-8-A0P Шайба плоская
Загрузка ...
5 GBT93-8-A0P Гровер
Загрузка ...
6 GBT5783-M8X25-8.8-A2L Болт с шестигранной головкой
Загрузка ...
7 TS04473010001 Стойка запора
Загрузка ...
8 GBT6170-M8-8-A2L Гайка
Загрузка ...
9 GBT96.1-8-A0P Шайба большая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
