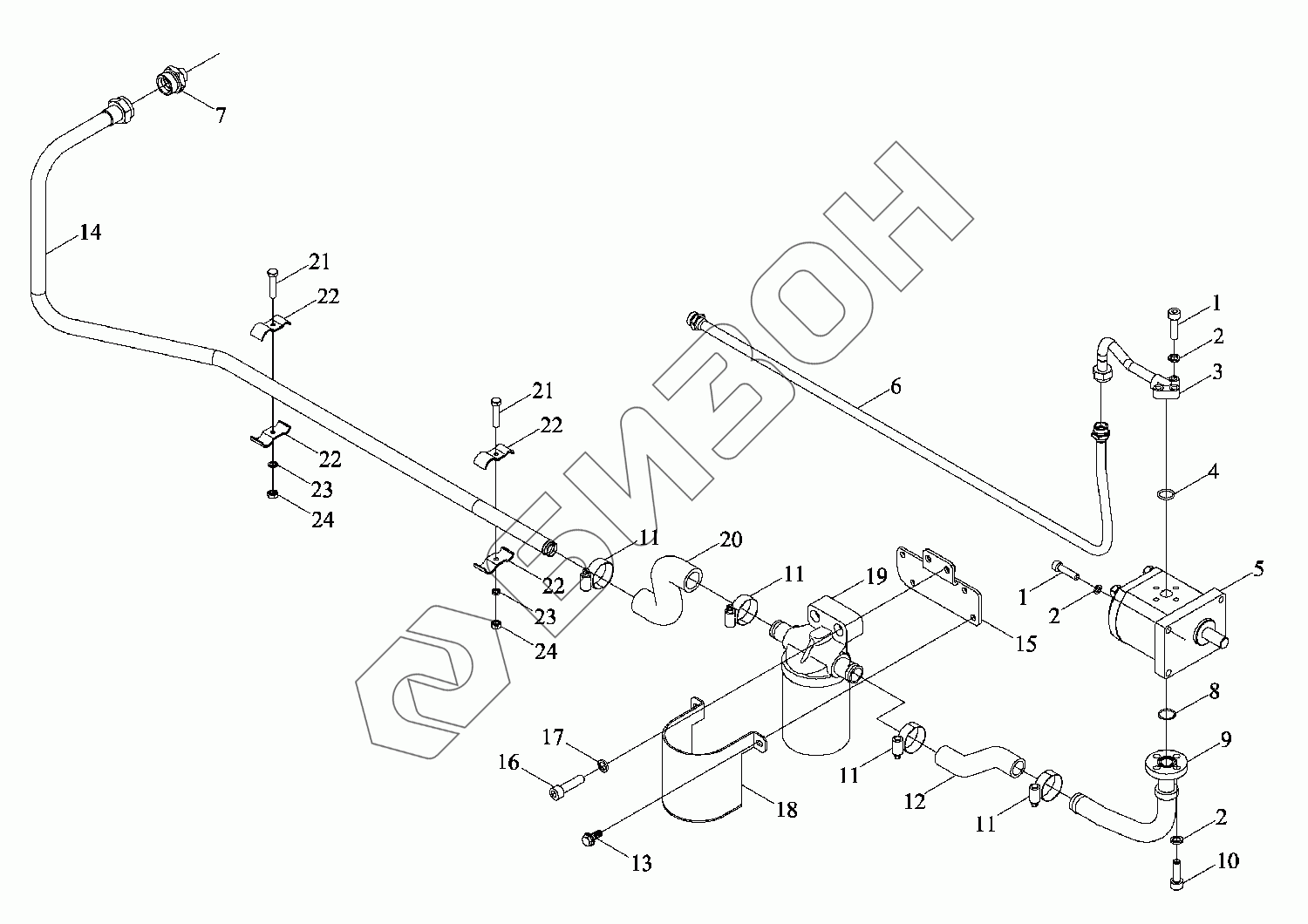

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация

Тип техники

Марка

Модель

Схема

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04581070000K	TS04581070000K	Масляный фильтр маслопровода масляного насоса в сборе	Загрузка ...
1	GBT70.1-M8X30-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
2	GBT93-8-A3L	Гровер	Загрузка ...
3	TS04581070010K	Маслопровод	Загрузка ...
4	GBT3452.1-18.0X2.65G	Кольцо уплотнительное	Загрузка ...
5	TC02581240001K	Насос шестеренный	Загрузка ...
6	TS04581070008K	Маслопровод	Загрузка ...
7	TC03581030007	Штуцер соединительный прямой M33-28	Загрузка ...
8	GBT3452.1-21.2X1.80G	Кольцо в форме О	Загрузка ...
9	TS04581070002K	Маслопровод	Загрузка ...
10	GBT70.1-M8X25-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
11	Q67638	Хомут шланга B-типа	Загрузка ...
12	TS04581070007K	Труба отвода масла	Загрузка ...
13	GBT16674.1-M8X16-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
14	TC02581480001K	Труба стальная	Загрузка ...
15	TS04581070004K	Пластинка крепёжная	Загрузка ...
16	GBT70.1-M10X40-8.8-A3L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
17	GBT93-10-A3L	Гровер	Загрузка ...
18	TC02581130008K	Планка защитная	Загрузка ...
19	TB504.581E.2	Фильтр	Загрузка ...
20	TS04581070001K	Резиновый шланг	Загрузка ...
21	GBT5783-M6X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
22	TB504.581E.1	Прокладка	Загрузка ...
23	GBT93-6-A3L	Гровер	Загрузка ...
24	GBT6170-M6-8-A2L	Гайка шестигранная тип 1	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
