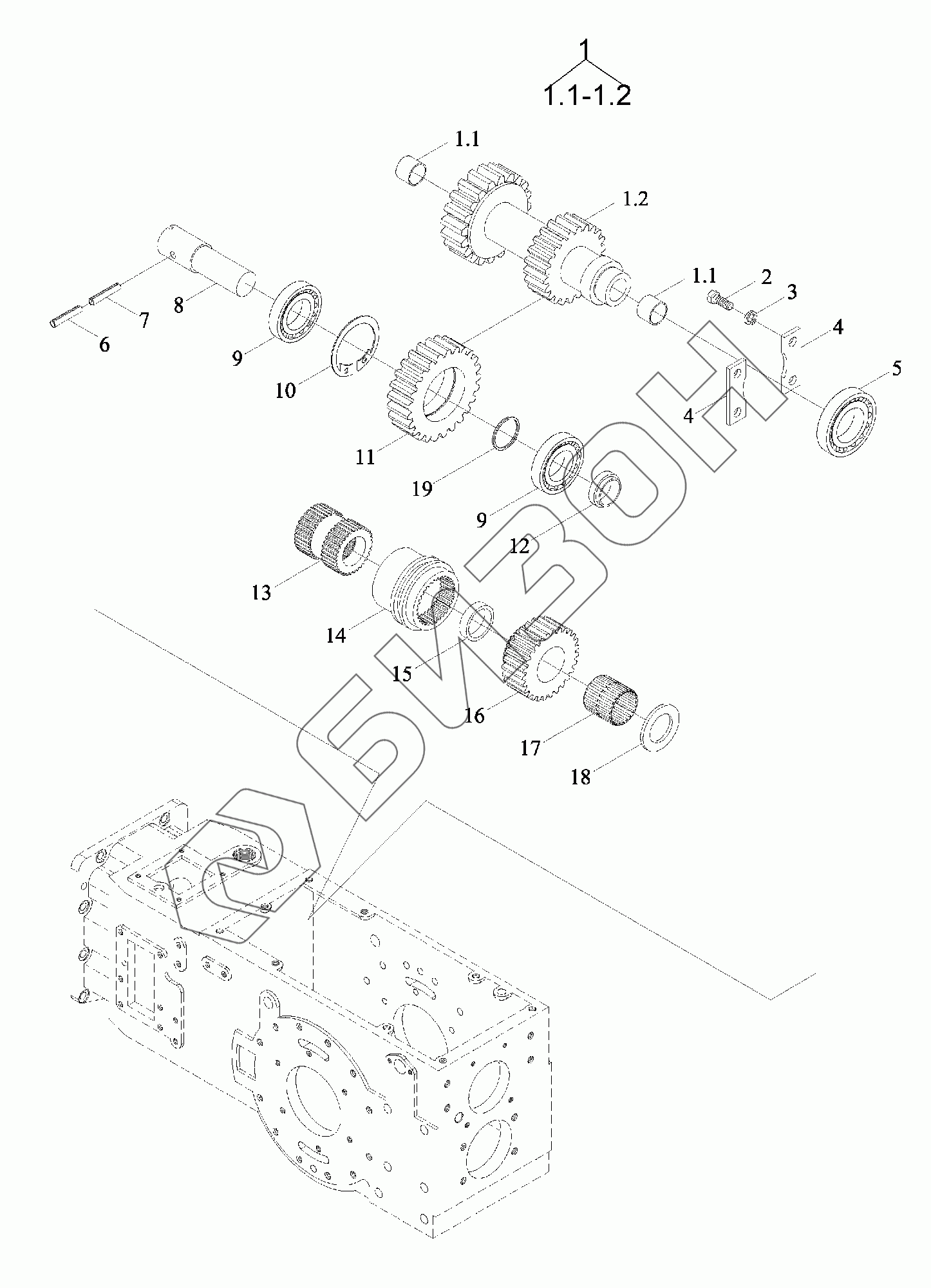

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB554.381 | TB554.381 | Челночный переключатель передач в сборе |
Загрузка ...
|
|
| 1 | TB450.38J.1 | Вал центральный |
Загрузка ...
|
|
| 2 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 4 | FT300.38J.204 | Плита нажимная |
Загрузка ...
|
|
| 5 | GBT283-NJ208E | Подшипник |
Загрузка ...
|
|
| 6 | GBT879.1-5X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 7 | GBT879.1-8X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 8 | TB450.38J-07 | Вал паразитной шестерни |
Загрузка ...
|
|
| 9 | GBT283-NJ206E | Подшипник |
Загрузка ...
|
|
| 10 | GBT893.1-62 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 11 | TB450.38J-06 | Шестерня паразитная |
Загрузка ...
|
|
| 12 | TB450.38J-08 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TB450.38J-01 | Гнездо зубчатого зацепления |
Загрузка ...
|
|
| 14 | TB450.38J-02 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 15 | TB450.38J-03 | Отсечная втулка |
Загрузка ...
|
|
| 16 | TB450.38J-04 | Зубчатое колесо |
Загрузка ...
|
|
| 17 | QSFZB019-K35X43X34ZW | Подшипник |
Загрузка ...
|
|
| 18 | FT300.38J.202 | Кольцо прокладочное |
Загрузка ...
|
|
| 19 | TB554.381-02 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
