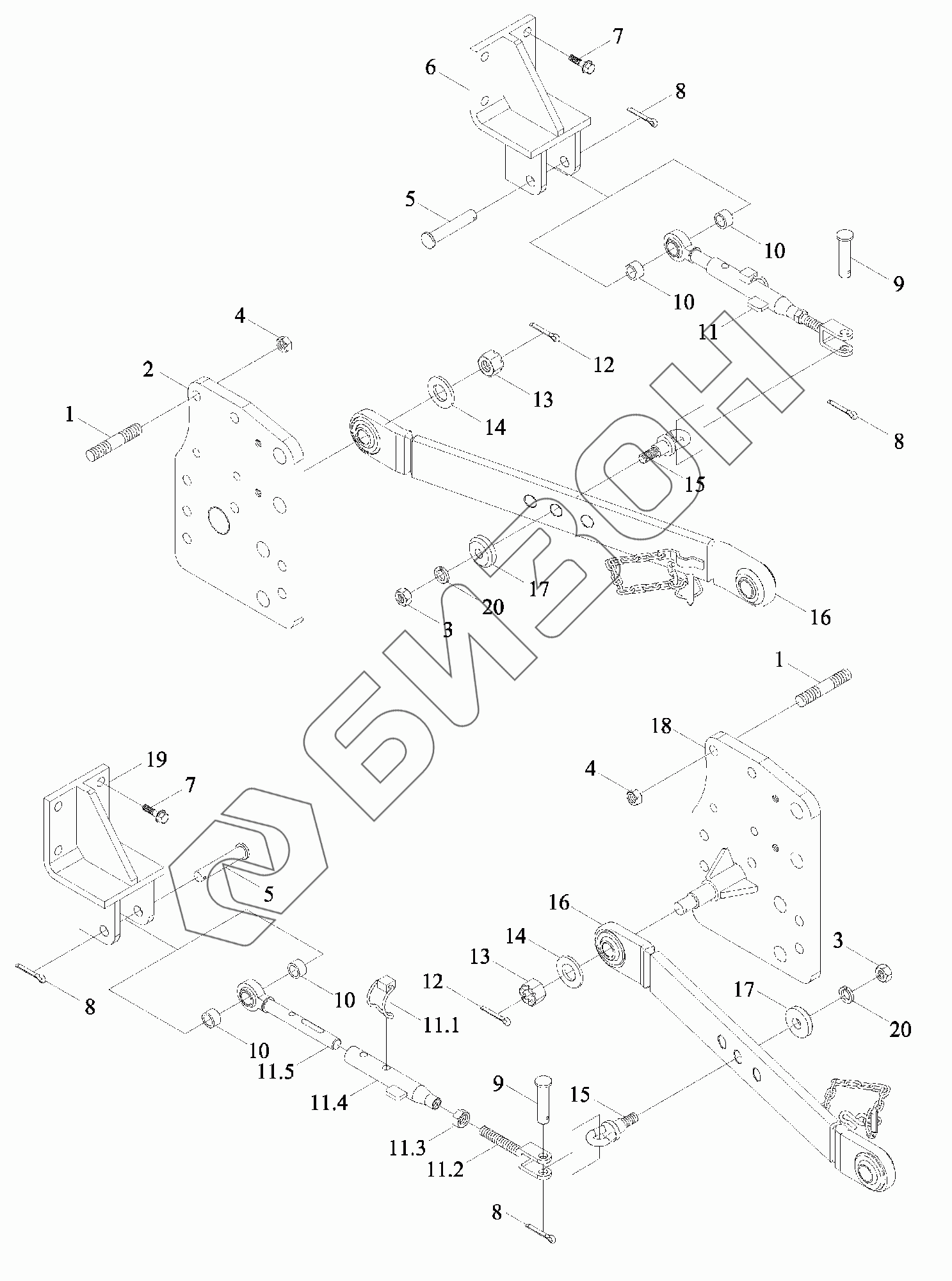

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 1
1
1
2
3
3
4
4
5
5
6
7
7
8
8
8
8
9
9
10
10
10
10
11
11.1
11.2
11.3
11.4
11.5
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02561040000K | TC02561040000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT899-AM16-M16X1.5X45-10.9-A3 L | Шпилька |
Загрузка ...
|
|
| 2 | FT300.56B.014 | Опорное основание |
Загрузка ...
|
|
| 3 | GBT6170-M20-8-A3L | Гайка |
Загрузка ...
|
|
| 4 | SPL-CO-M16X1.5-10-F3 | Болт |
Загрузка ...
|
|
| 5 | FT300.56A.102 | Штифт соединительный |
Загрузка ...
|
|
| 6 | FT300.56A.019 | Кронштейн |
Загрузка ...
|
|
| 7 | GBT16674.1-M16X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT91-5X32-A0P | Шплинт |
Загрузка ...
|
|
| 9 | GBT882-B18X55-A0P | Ось штыря |
Загрузка ...
|
|
| 10 | FT300.56A.103 | Кожух |
Загрузка ...
|
|
| 11 | FT300.56A.016a | Ограничительный рычаг |
Загрузка ...
|
|
| 11.1 | FT300.56A.023 | Штырь запирающий |
Загрузка ...
|
|
| 11.2 | FT300.56A.161 | Винт регулировочный |
Загрузка ...
|
|
| 11.3 | GBT6170-M22-8-A9L | Болт |
Загрузка ...
|
|
| 11.4 | FT300.56A.022a | Проводная трубка |
Загрузка ...
|
|
| 11.5 | FT300.56A.021a | Шаровая головка |
Загрузка ...
|
|
| 12 | GBT91-4X36-A0P | Шплинт |
Загрузка ...
|
|
| 13 | GBT6178-M20-8-A9L | Болт |
Загрузка ...
|
|
| 14 | GBT97.1-20-A0P | Шайба плоская |
Загрузка ...
|
|
| 15 | FT300.56A.110a | Штифт соединительный |
Загрузка ...
|
|
| 16 | TS04561010008 | Нижняя тяга |
Загрузка ...
|
|
| 17 | FT300.56A.111a | Диск |
Загрузка ...
|
|
| 18 | FT300.56B.015 | Опорное основание |
Загрузка ...
|
|
| 19 | FT300.56A.017 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT93-20-A0P | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
