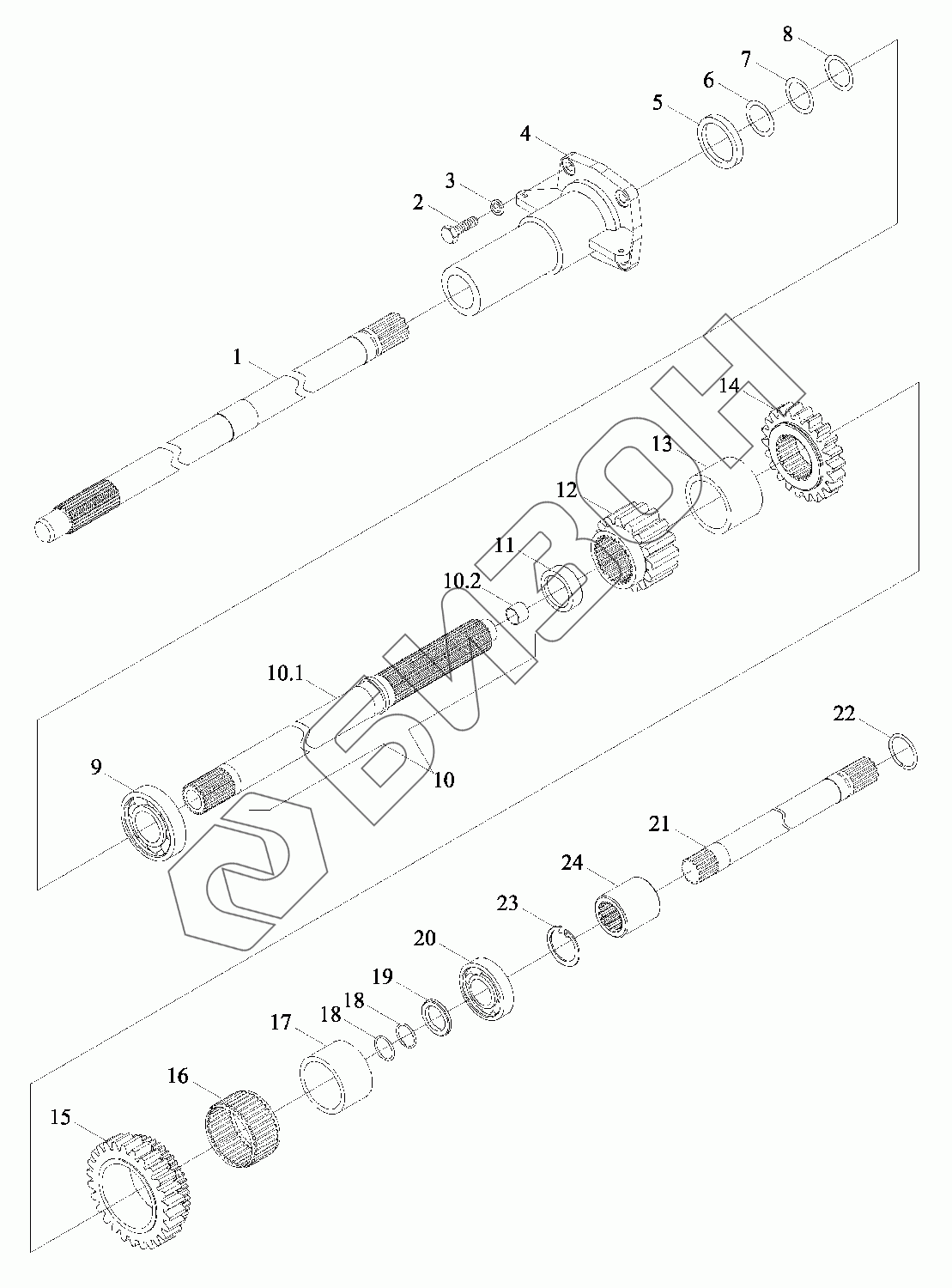

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 1
1
2
3
4
4
5
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB604.372T | TB604.372T | Основная коробка передач в сборе |
Загрузка ...
|
|
| 1 | FT400.37B.201 | Вал |
Загрузка ...
|
|
| 2 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 4 | FT300.37B.124 | Крышка подшипника |
Загрузка ...
|
|
| 4 | FT300.37B.124a | Крышка подшипника |
Загрузка ...
|
|
| 5 | GBT9877.1-FB40X62X8F | Втулка уплотнительная |
Загрузка ...
|
|
| 5 | GBT9877.1-FB40X62X8D | Уплотнительное кольцо |
Загрузка ...
|
|
| 6 | TB604.372T-12 | Подушка |
Загрузка ...
|
|
| 7 | TB604.372T-13 | Подушка |
Загрузка ...
|
|
| 8 | TB604.372T-14 | Подушка |
Загрузка ...
|
|
| 9 | GBT276-6208 | Подшипник |
Загрузка ...
|
|
| 10 | TB604.372T.1 | Вал |
Загрузка ...
|
|
| 10.1 | TB604.372T.1-01 | Вал |
Загрузка ...
|
|
| 10.2 | FT300.37.170 | Втулка |
Загрузка ...
|
|
| 11 | TB604.372T-15 | Отсечная втулка |
Загрузка ...
|
|
| 12 | TB604.372T-01 | Зубчатое колесо |
Загрузка ...
|
|
| 13 | TB604.372T-02 | Отсечная втулка |
Загрузка ...
|
|
| 14 | TB604.372T-03 | Зубчатое колесо |
Загрузка ...
|
|
| 15 | TB604.372T-05 | Зубчатое колесо |
Загрузка ...
|
|
| 16 | TB604.372T-17 | Подшипник |
Загрузка ...
|
|
| 16 | TB550.372T-02 | Подшипник |
Загрузка ...
|
|
| 17 | TB604.372T-16 | Втулка |
Загрузка ...
|
|
| 17 | TB550.372T-01 | Втулка |
Загрузка ...
|
|
| 18 | GBT3452.1-23.6X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 19 | TB604.372T-04 | Прокладное кольцо |
Загрузка ...
|
|
| 20 | TB604.373T.7 | Подшипник |
Загрузка ...
|
|
| 21 | FT300.37J.137 | Вал |
Загрузка ...
|
|
| 22 | GBT895.2-24 | Кольцо ограничительное |
Загрузка ...
|
|
| 23 | GBT893.1-21 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 24 | FT300.37.136 | Втулка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
