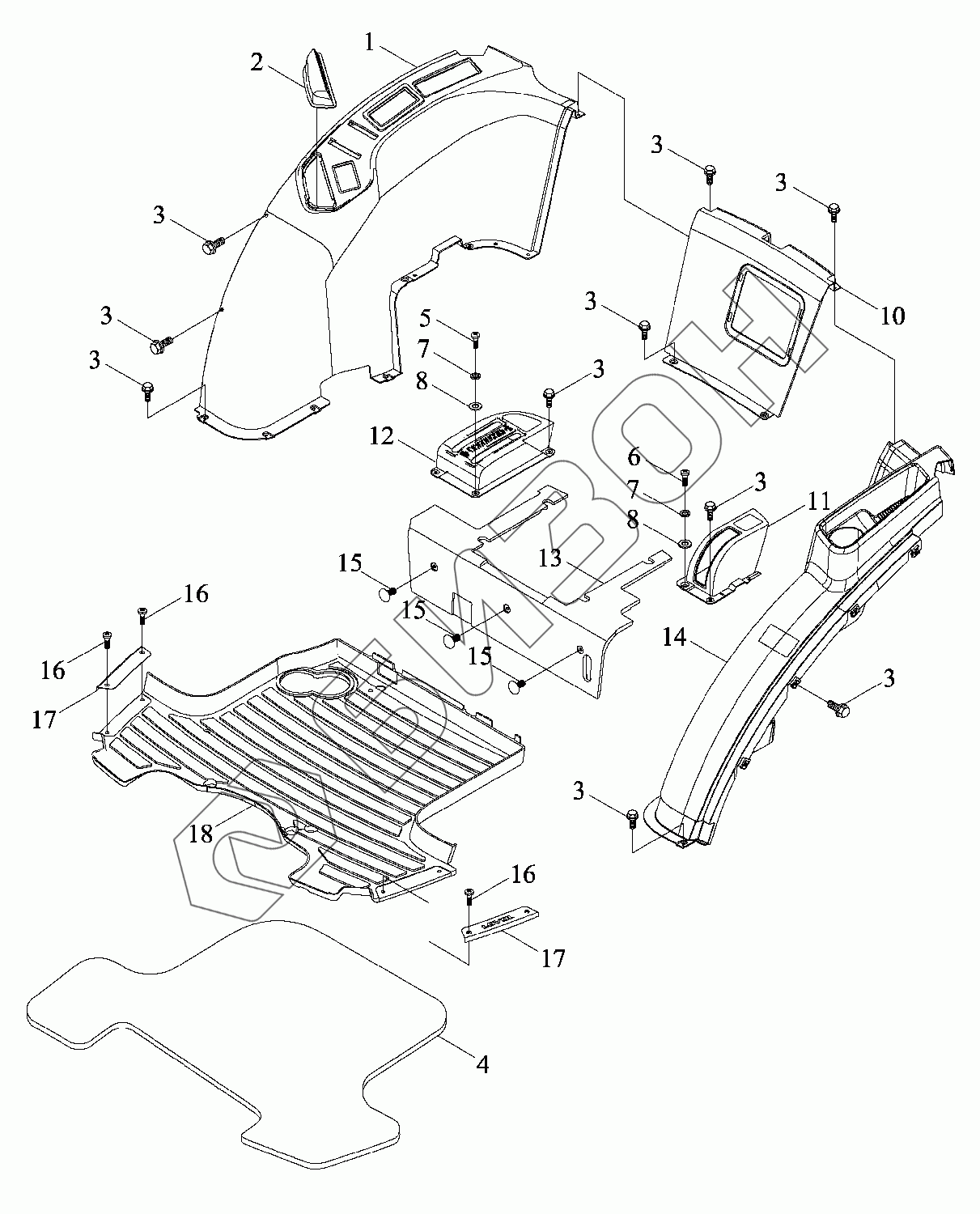

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 2
1
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
8
8
10
11
12
13
14
15
15
15
16
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04453030000K | TS04453030000K | Внутренний молдинг в сборе |
Загрузка ...
|
|
| 1 | TS04453030001K | Отделка внутренняя |
Загрузка ...
|
|
| 2 | TS04453013600 | Маска |
Загрузка ...
|
|
| 3 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TS04453012200 | Подушка |
Загрузка ...
|
|
| 5 | GBT818-M6X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 6 | GBT818-M6X35-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 7 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 8 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 10 | TS04453013301 | Отделка внутренняя |
Загрузка ...
|
|
| 11 | TS04453013700 | Кожух - обтекатель |
Загрузка ...
|
|
| 12 | TS04453013800 | Кожух - обтекатель |
Загрузка ...
|
|
| 13 | TS04453012100 | Подушка |
Загрузка ...
|
|
| 14 | TS04453030002K | Отделка внутренняя |
Загрузка ...
|
|
| 15 | Q69208 | Клипса |
Загрузка ...
|
|
| 16 | GBT819.2-M6X25-8.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 17 | TS06453014000 | Плита нажимная |
Загрузка ...
|
|
| 18 | TS04453012000 | Коврики напольные |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
