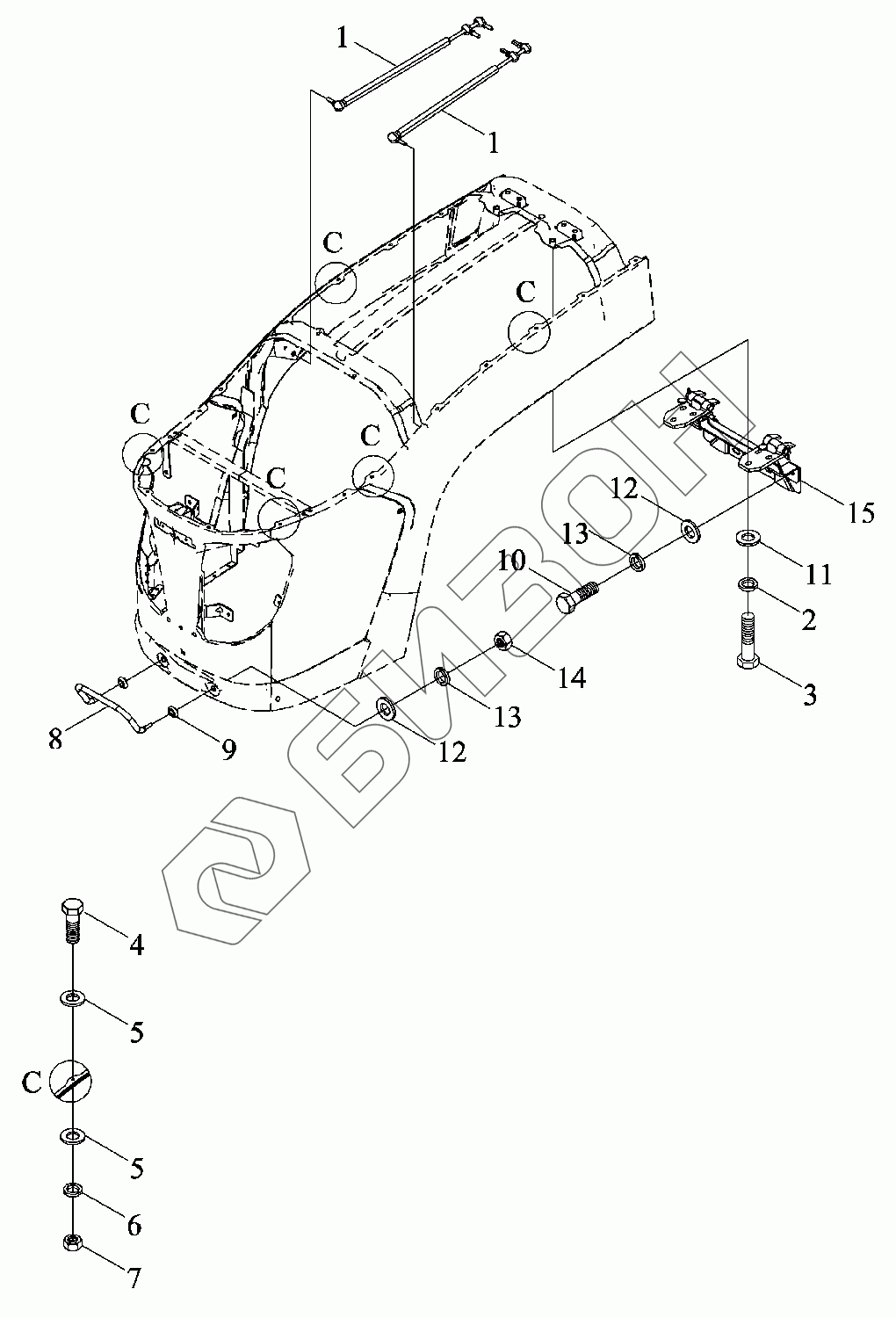

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Иллюстрация 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04471030000K TS04471030000K Капот в сборе
Загрузка ...
1 TS04471019000 Пружина
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 GBT5783-M10X35-8.8-A3L Болт с шестигранной головкой
Загрузка ...
4 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
5 GBT97.1-6-A3L Шайба плоская
Загрузка ...
6 GBT93-6-A3L Гровер
Загрузка ...
7 GBT6170-M6-8-A2L Гайка
Загрузка ...
8 TS04471010003 Ручка
Загрузка ...
9 TD800.471A-05 Подушка
Загрузка ...
10 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
11 GBT96.1-12-A3L Шайба большая
Загрузка ...
12 GBT97.1-12-A3L Шайба плоская
Загрузка ...
13 GBT93-12-A3L Гровер
Загрузка ...
14 GBT6170-M12-8-A3L Гайка шестигранная
Загрузка ...
15 TS04471013000 Шарнир
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
