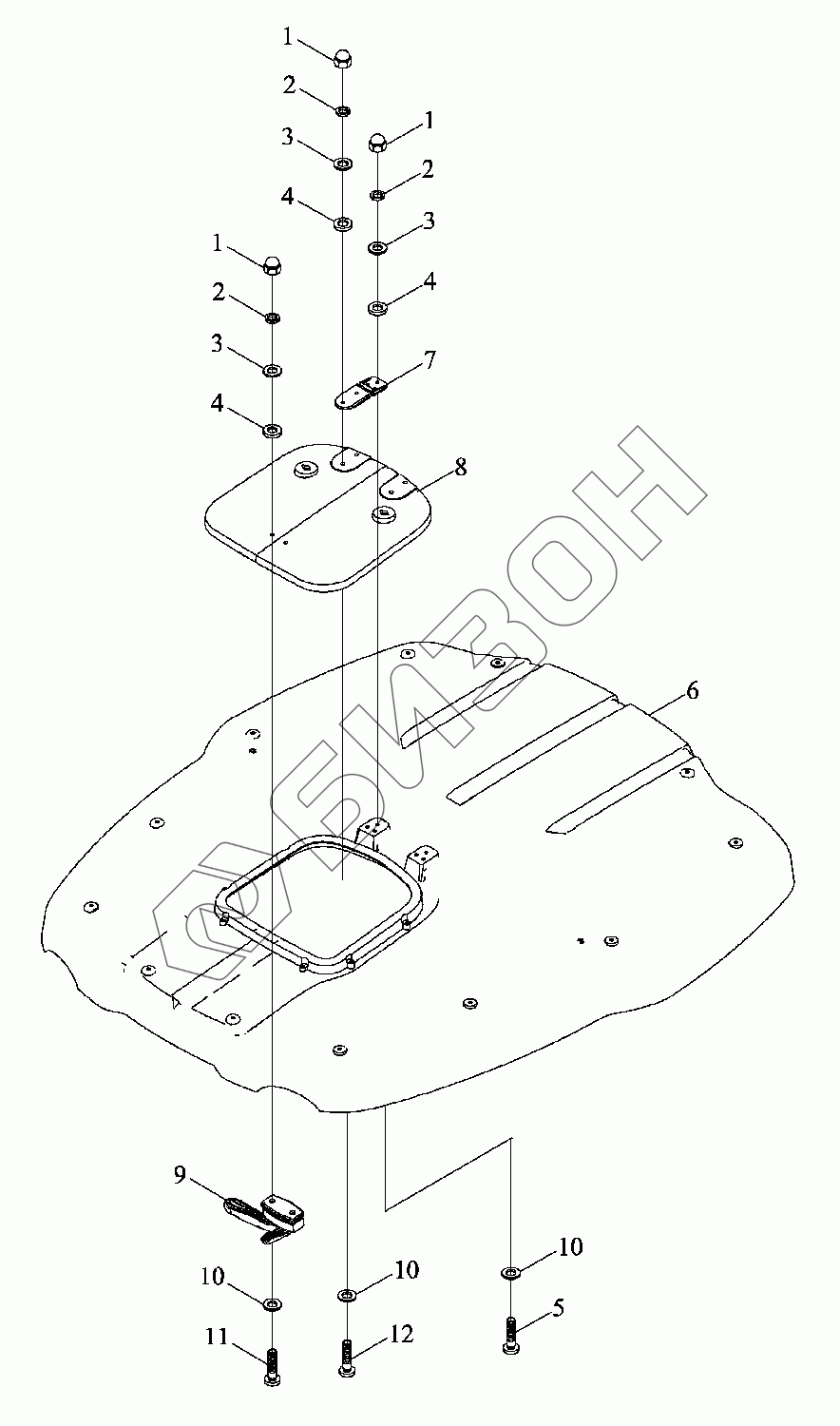

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Люк

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
2
3
3
3
4
4
4
5
6
7
8
9
10
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04451030000K TS04451030000K Кабина в сборе
Загрузка ...
TS04453015000K TS04453015000K Крышка
Загрузка ...
TS04453025100 TS04453025100 Накладка внешняя верхняя
Загрузка ...
1 GBT923-M6-A1-50 Гайка с фланцем
Загрузка ...
2 GBT93-6-A3L Гровер
Загрузка ...
3 GBT96.1-6-A3L Шайба большая
Загрузка ...
4 TS06453015001 Прокладка уплотнения
Загрузка ...
5 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
6 TS04453015104 Накладка внешняя верхняя
Загрузка ...
7 TS04453015103 Шарнир
Загрузка ...
8 TS04453025101 Окно слуховое
Загрузка ...
9 TS04453015102 Ручка
Загрузка ...
10 GBT97.1-6-A3L Шайба плоская
Загрузка ...
11 GBT818-M6X40-4.8-A1L Винт
Загрузка ...
12 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
