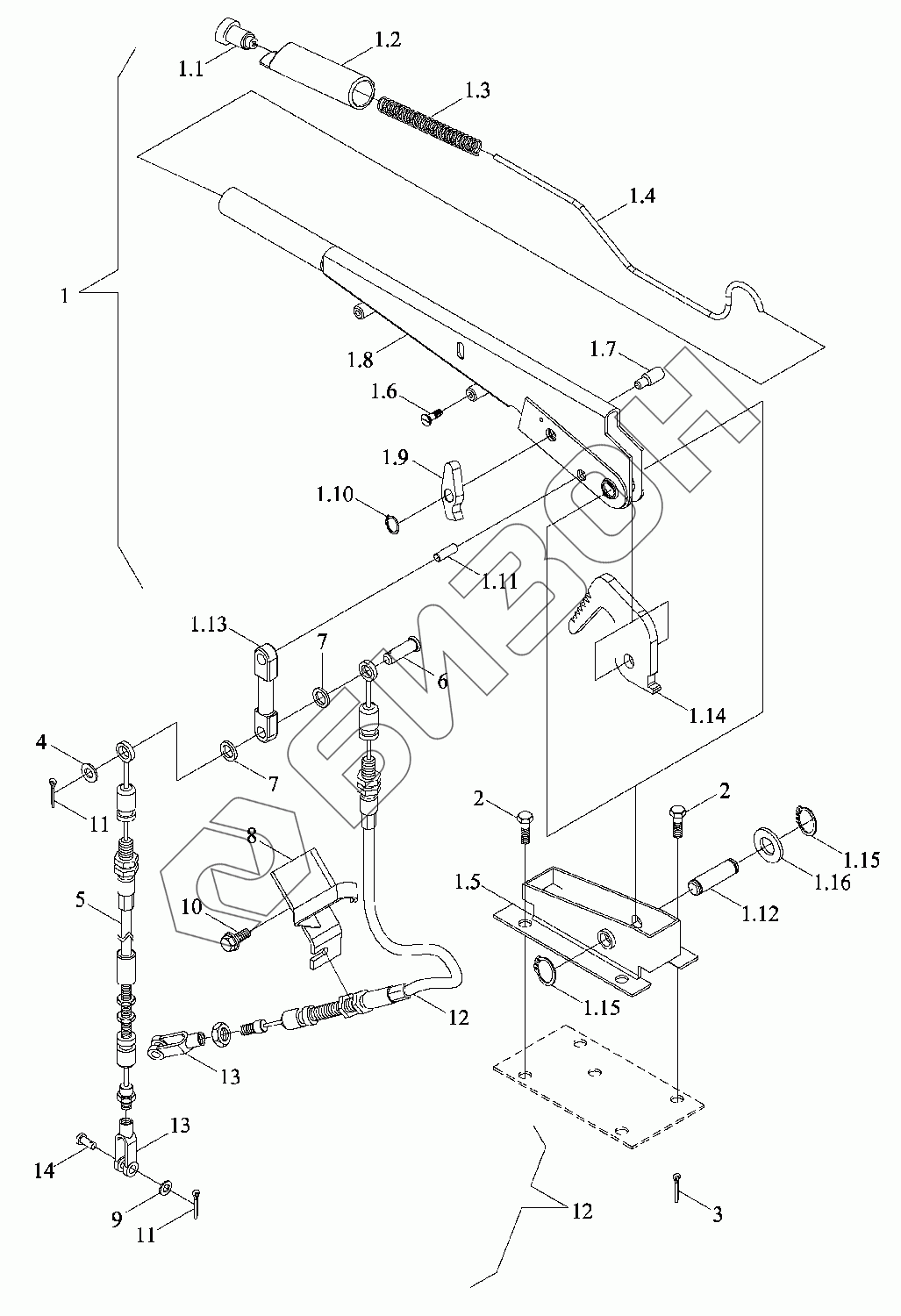

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Механизм управления тормозной системой 3

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04433010000	TS04433010000	Механизм управления тормозом в сборе	Загрузка ...
1	TS04433010001	Рычак управления	Загрузка ...
1.1	FT800A.21.045	Кнопка в сборе	Загрузка ...
1.2	TH04435010009	Чехол ручки	Загрузка ...
1.3	FT800.43.180	Пружина	Загрузка ...
1.4	FT800A.21.315	Шток верхний	Загрузка ...
1.5	TS06435010005	Кронштейн монтажный	Загрузка ...
1.6	GBT68-M4X10-4.8-A2L	Винт M4X10-4.8-A2L	Загрузка ...
1.7	FT800A.21.322	Штифт малый	Загрузка ...
1.8	FT800A.21.044	Рукоятка маневрирования в сборе	Загрузка ...
1.9	FT800A.21.314	Собачка	Загрузка ...
1.10	GBT894.1-6	Кольцо упругое стопорное для вала	Загрузка ...
1.11	FT800A.21.323	Штифт	Загрузка ...
1.12	FT800A.21.321	Штифт	Загрузка ...
1.13	TB604.433E.9-01	Тяга	Загрузка ...
1.14	FT800A.43.310	Храповик	Загрузка ...
1.15	GBT894.1-13	Кольцо эластичное стопорное для вала	Загрузка ...
1.16	TS06212010009	Шайба	Загрузка ...
2	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый M8X20-8.8-A2L	Загрузка ...
3	GBT91-2X20-A3L	Шплинт разводной 2X20-A3L	Загрузка ...
4	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
5	TS04433010006	Оттяжка тормозная	Загрузка ...
6	GBT882-B8X40-A3L	Ось	Загрузка ...
7	TB604.433E-04	Кольцо ограничительное	Загрузка ...
8	TS04433030001	Гнездо упорное	Загрузка ...
9	GBT97.1-10-A3L	Шайба большая	Загрузка ...
10	GBT16674.1-M10X20-8.8-A3L	Болт шестигранный фланцевый M10X20-8.8-A3L	Загрузка ...
11	GBT91-3.2X22-A3L	Шплинт	Загрузка ...
12	TS04433010007	Оттяжка тормозная	Загрузка ...
13	TA700.431A-01	Вилка соединительная	Загрузка ...
14	GBT882-B10X30-A3L	Штифт B10X30-A3L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
