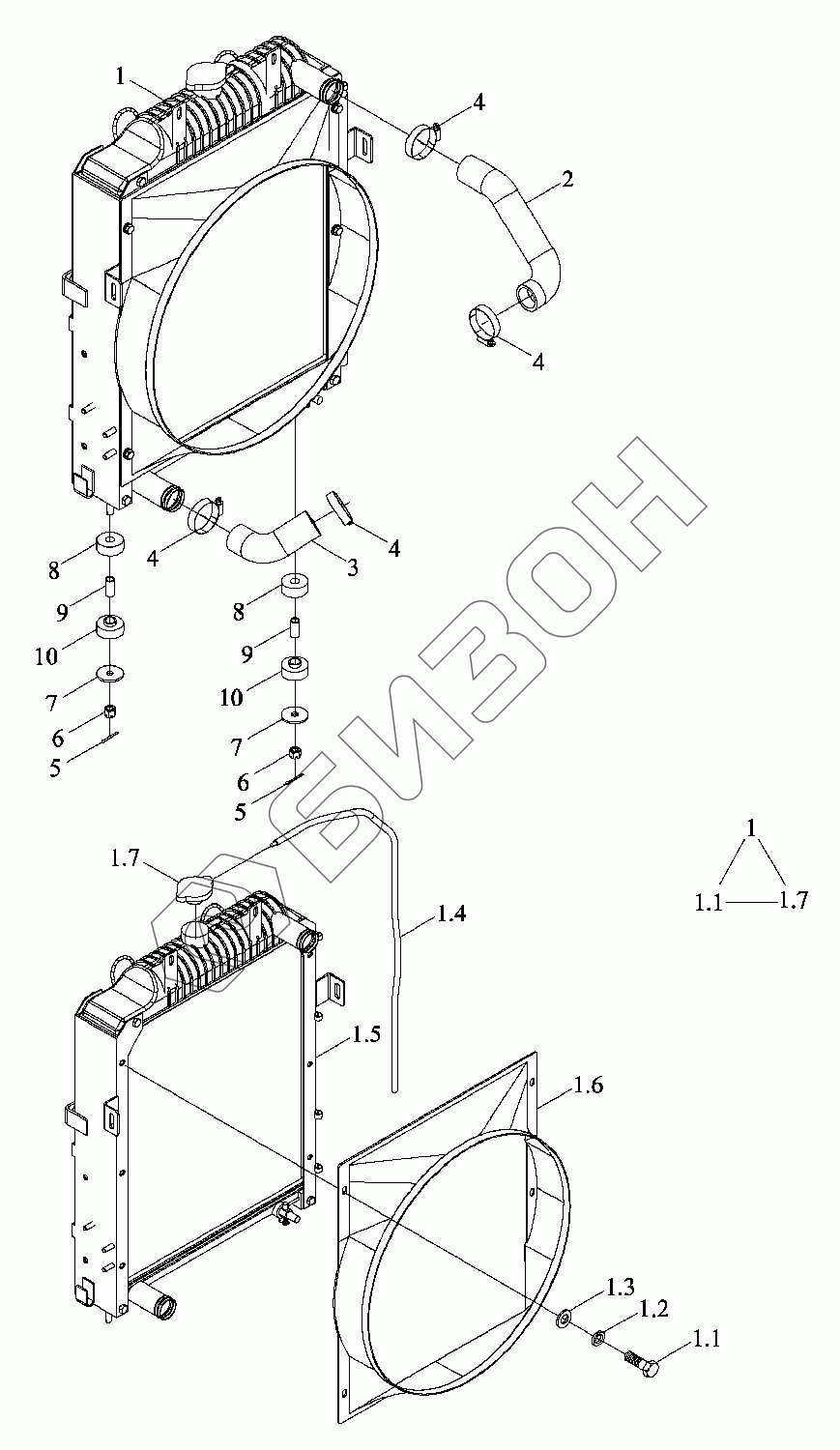

Графический каталог запасных частей к технике: LOVOL TB2SA604-007K. Радиатор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04131090000K TS04131090000K Система охлаждения в сборе
Загрузка ...
1 TS04131090001K Радиатор
Загрузка ...
1.1 GBT5783-M8X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
1.2 GBT93-8-A3L Гровер
Загрузка ...
1.3 GBT97.1-8-A3L Шайба плоская
Загрузка ...
1.4 TH400.13.1-03 Патрубок переливной
Загрузка ...
1.5 TS04131090002K Радиатор
Загрузка ...
1.6 TS04131090003K Дутьевой колпак
Загрузка ...
1.7 TB400.13.1 Крышка радиатора
Загрузка ...
2 TS04131090004K Шланг
Загрузка ...
3 TB550.13Q-02 Шланг
Загрузка ...
4 Q67657 Хомут шланга B-типа
Загрузка ...
5 GBT91-2.5X28-A3L Шплинт
Загрузка ...
6 GBT6178-M10-8-A3L Болт
Загрузка ...
7 FT650.13.116 Прокладка
Загрузка ...
8 TA700.131-01 Прокладки резиновые
Загрузка ...
9 TA700.131-02 Патрубок
Загрузка ...
10 TD800.131-11 Прокладки резиновые
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
