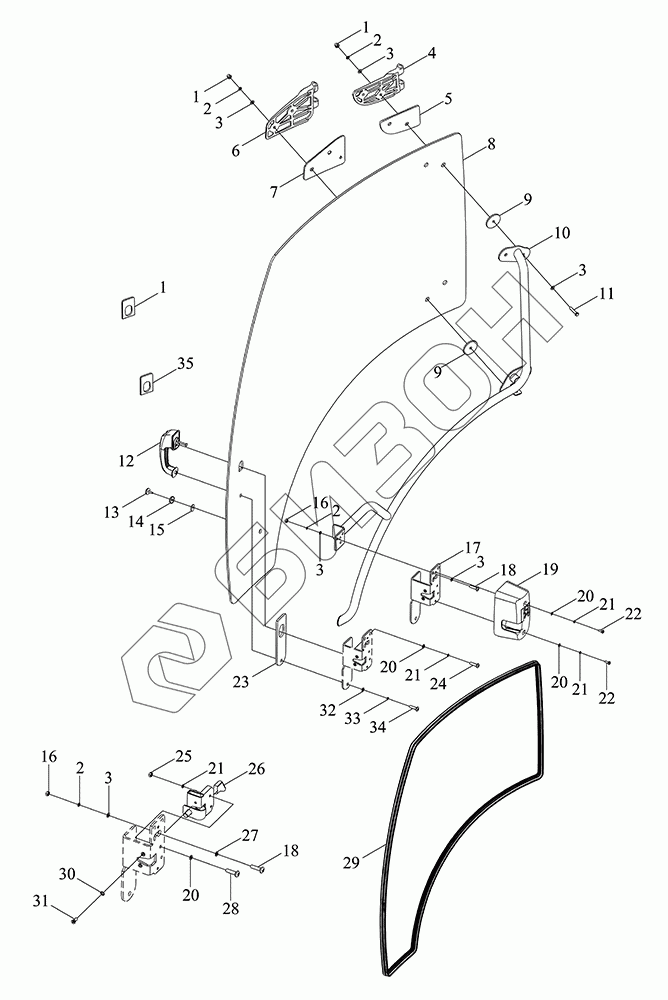

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Дверь правая
1
1
1
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
20
20
21
21
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451040002 | TS04451040002 | Комплектующие кабины |
Загрузка ...
|
|
| TS04451040000 | TS04451040000 | Кабина в сборе |
Загрузка ...
|
|
| TS04451044100 | TS04451044100 | Дверь |
Загрузка ...
|
|
| TS04451044000 | TS04451044000 | Дверь |
Загрузка ...
|
|
| 1 | TD904.451C.2-14 | Подушка |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 4 | TS04451044221 | Шарнир |
Загрузка ...
|
|
| 5 | TS04451044111 | Прокладка резиновая |
Загрузка ...
|
|
| 6 | TS04451044222 | Шарнир |
Загрузка ...
|
|
| 7 | TS04451044112 | Прокладка резиновая |
Загрузка ...
|
|
| 8 | TS04451044101 | Стекло |
Загрузка ...
|
|
| 9 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 10 | TS04451014103 | Поручень |
Загрузка ...
|
|
| 11 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TS06451014220 | Ручка |
Загрузка ...
|
|
| 13 | TS04451013106 | Болт пластиковый литой |
Загрузка ...
|
|
| 14 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 15 | TS04451013121 | Подушка |
Загрузка ...
|
|
| 16 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 17 | TS06451014116 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT818-M8X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 19 | TS06451014230 | Кожух - обтекатель |
Загрузка ...
|
|
| 20 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 21 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 22 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и крестообразным шлицем |
Загрузка ...
|
|
| 23 | TS04451013001 | Накладка на кронштейн дверного замка |
Загрузка ...
|
|
| 24 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 25 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 26 | TS06451014210 | Корпус блокировки |
Загрузка ...
|
|
| 27 | GBT5287-6-A0P | Кольцо прокладное |
Загрузка ...
|
|
| 28 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 29 | TS04451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 30 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 31 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 32 | GBT96.1-6-O | Шайба большая |
Загрузка ...
|
|
| 33 | GBT93-6-O | Гровер |
Загрузка ...
|
|
| 34 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 35 | TD904.451C.2-15 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
