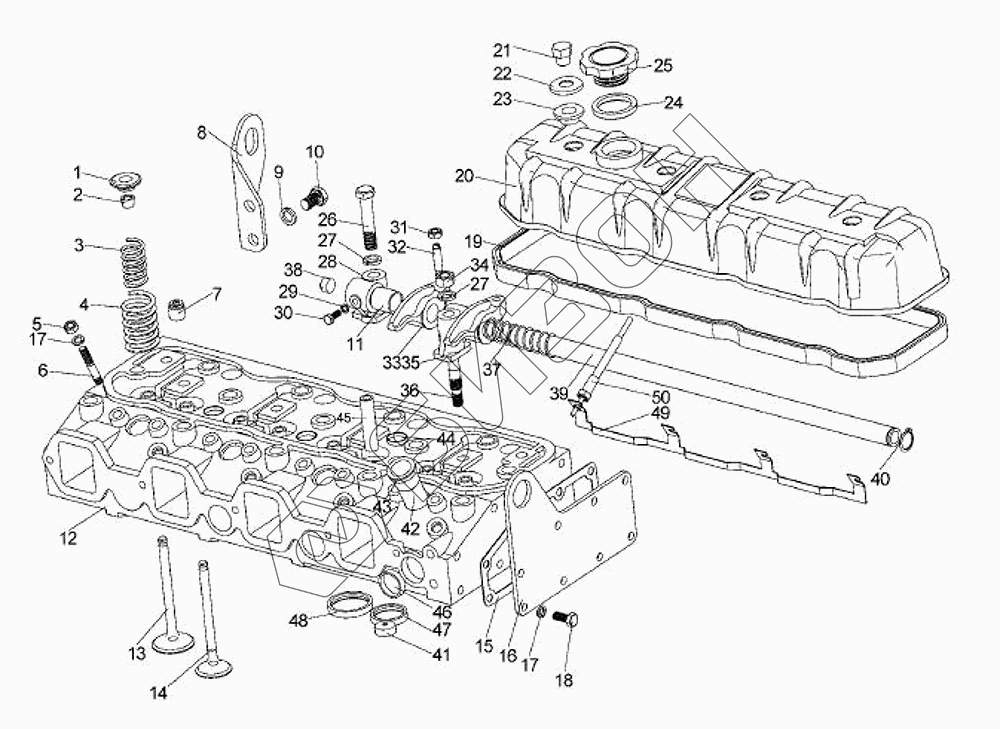

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Головка блока цилиндров
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4K39T-03007 | Гнездо пружины |
Загрузка ...
|
|
| 2 | 4K39T-03006 | Зажим замочный |
Загрузка ...
|
|
| 3 | 4K39T-03005 | Пружина |
Загрузка ...
|
|
| 4 | 4K39T-03004 | Пружина |
Загрузка ...
|
|
| 5 | GBT6170-M8 | Гайка |
Загрузка ...
|
|
| 6 | GBT898-AM8X45 | Шпилька |
Загрузка ...
|
|
| 7 | 4K39T-03008 | Сальник |
Загрузка ...
|
|
| 8 | 4K39T-03011 | Проушина |
Загрузка ...
|
|
| 9 | GBT93-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 10 | GBT5783-M12X25 | Болт |
Загрузка ...
|
|
| 11 | 4K39T-03212 | Втулка |
Загрузка ...
|
|
| 12 | A4K41T-03100 | Крышка цилиндра |
Загрузка ...
|
|
| 13 | 4K39T-03015 | Клапан впускной |
Загрузка ...
|
|
| 14 | 4K39T-03014 | Клапан выхлопной |
Загрузка ...
|
|
| 15 | 4K39T-03013 | Подушка |
Загрузка ...
|
|
| 16 | 4K39T-03012 | Накладка |
Загрузка ...
|
|
| 17 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 18 | GBT5783-M8X20 | Болт |
Загрузка ...
|
|
| 19 | 4K39T-11002 | Подушка |
Загрузка ...
|
|
| 20 | 4K39T-11100 | Кожух крышки цилиндра |
Загрузка ...
|
|
| 21 | 4K39T-11006 | Болт |
Загрузка ...
|
|
| 22 | 4K39T-11005 | Прокладка |
Загрузка ...
|
|
| 23 | 4K39T-11007 | Прокладка |
Загрузка ...
|
|
| 24 | 4K39T-11004 | Подушка |
Загрузка ...
|
|
| 25 | 4K39T-11003-2 | Крышка заливной горловины |
Загрузка ...
|
|
| 26 | 4K39T-03207 | Болт |
Загрузка ...
|
|
| 27 | GBT93-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 28 | 4K39T-03205 | Гнездо качающегося рычага |
Загрузка ...
|
|
| 29 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 30 | GBT5783-M6X16 | Болт |
Загрузка ...
|
|
| 31 | GBT6171-M8X1 | Болт |
Загрузка ...
|
|
| 32 | 4K39T-03201 | Винт |
Загрузка ...
|
|
| 33 | 4K39T-03211 | Коромысло клапана |
Загрузка ...
|
|
| 34 | GBT6172-M12 | Болт |
Загрузка ...
|
|
| 35 | 4K39T-03202 | Гнездо качающегося рычага |
Загрузка ...
|
|
| 36 | 4K39T-03208 | Болт |
Загрузка ...
|
|
| 37 | 4K39T-03203 | Пружина |
Загрузка ...
|
|
| 38 | 4K39T-03206 | Заглушка |
Загрузка ...
|
|
| 39 | 4K39T-03204 | Вал |
Загрузка ...
|
|
| 40 | GBT8941-20 | Кольцо ограничительное |
Загрузка ...
|
|
| 41 | 4K39T-03105 | Пробка чашеобразная |
Загрузка ...
|
|
| 42 | 4K39T-03109 | Втулка форсунки медная |
Загрузка ...
|
|
| 43 | GBT3452.1-25X2.4 | Кольцо в форме О |
Загрузка ...
|
|
| 44 | 4K39T-03111 | Пробка чашеобразная |
Загрузка ...
|
|
| 45 | 4K39T-03102 | Клапанная втулка |
Загрузка ...
|
|
| 46 | 490B-01078 | Пробка коническая |
Загрузка ...
|
|
| 47 | 4K39T-03108 | Держатель выхлопного клапана |
Загрузка ...
|
|
| 48 | 4K39T-03107 | Держатель выпускного клапана |
Загрузка ...
|
|
| 49 | A490B-55100 | Линия соединительная |
Загрузка ...
|
|
| 50 | 4K39T-54100 | Штепсель электронагрева |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
