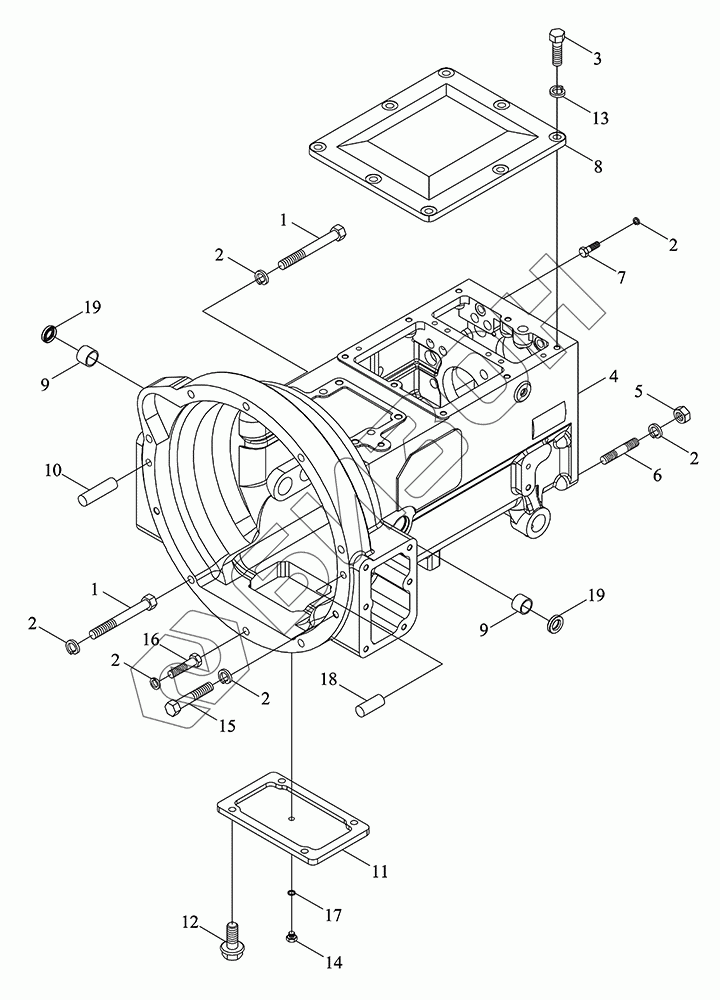

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Корпус коробки передач
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.371T | TB704.371T | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | TB550.413-02 | Болт |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TB704.371T-01a | Корпус картера |
Загрузка ...
|
|
| 5 | GBT6171-M12X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 6 | GBT899-AM12-M12X1.5X35-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 7 | GBT5785-M12X1.5X55-10.9-A3L | Болт |
Загрузка ...
|
|
| 8 | TB604.371-02 | Крышка верхняя |
Загрузка ...
|
|
| 9 | TC03371040020a | Втулка |
Загрузка ...
|
|
| 10 | GBT119.1-12m6X30-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 11 | TB400.371E-03 | Крышка |
Загрузка ...
|
|
| 12 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 14 | Q617B10 | Ввёртыш |
Загрузка ...
|
|
| 15 | TB400.371-04 | Болт |
Загрузка ...
|
|
| 16 | GBT5783-M12X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | JB982-10 | Прокладное кольцо |
Загрузка ...
|
|
| 18 | GBT119.1-12m6X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 19 | FT300.43.141 | Сальник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
