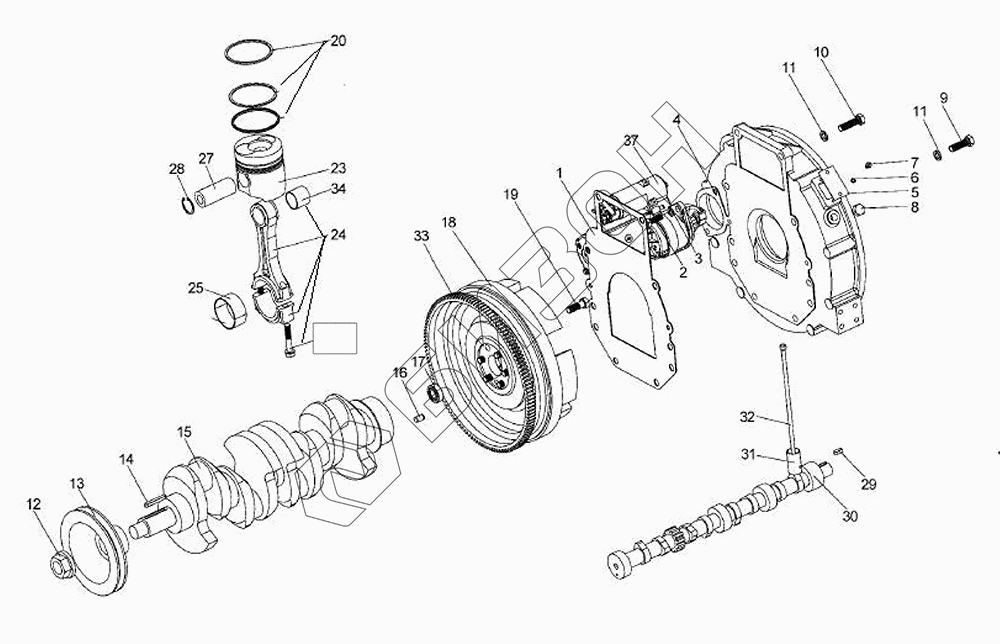

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Маховик, коленвал, рапредвал, стартер, поршень
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
23
24
25
27
28
29
30
31
32
33
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4K39T-13004 | Подушка |
Загрузка ...
|
|
| 2 | GBT5783-M12X35 | Болт |
Загрузка ...
|
|
| 3 | GBT93-12 | Кольцо прокладочное |
Загрузка ...
|
|
| 4 | 4K39T-13001-2 | Картер маховика |
Загрузка ...
|
|
| 5 | 490B-13003 | Накладка |
Загрузка ...
|
|
| 6 | GBT93-6 | Кольцо прокладное |
Загрузка ...
|
|
| 7 | GBT67-M6X10 | Винт |
Загрузка ...
|
|
| 8 | 490BT-13008-1 | Ввёртыш |
Загрузка ...
|
|
| 9 | GBT5783-M14X45 | Болт |
Загрузка ...
|
|
| 10 | GBT5783-M14X50 | Болт |
Загрузка ...
|
|
| 11 | GBT93-14 | Прокладное кольцо |
Загрузка ...
|
|
| 12 | 4K39T-05002 | Болт |
Загрузка ...
|
|
| 13 | 4K39T-05001-9 | Шкив |
Загрузка ...
|
|
| 14 | GBT1096-8X60 | Шпонка |
Загрузка ...
|
|
| 15 | 4K41T-05003 | Вал коленчатый |
Загрузка ...
|
|
| 16 | GBT119-B12X20 | Штырь |
Загрузка ...
|
|
| 17 | GBT276-6204-2Z | Подшипник |
Загрузка ...
|
|
| 18 | 4K39T-05101-2 | Маховик |
Загрузка ...
|
|
| 19 | 4K39T-05004 | Болт |
Загрузка ...
|
|
| 20 | A4K43T-04100 | Кольцо поршневое |
Загрузка ...
|
|
| 23 | A4K43T-04001 | Поршень |
Загрузка ...
|
|
| 24 | A4K41T-04200 | Шатун |
Загрузка ...
|
|
| 25 | 4K43T-04005 | Вкладыш |
Загрузка ...
|
|
| 27 | A4K43T-04004 | Палец поршневой |
Загрузка ...
|
|
| 28 | GBT93.1-38 | Кольцо ограничительное |
Загрузка ...
|
|
| 29 | GBT1096-C8X20 | Шпонка |
Загрузка ...
|
|
| 30 | 4K39T-06001 | Ось кулачка |
Загрузка ...
|
|
| 31 | 4K39T-06002 | Толкатель клапана |
Загрузка ...
|
|
| 32 | 4K39T-06003 | Штанга толкателя клапана |
Загрузка ...
|
|
| 33 | 490B-05102 | Венец маховика зубчатый |
Загрузка ...
|
|
| 34 | 4K39T-04202 | Втулка |
Загрузка ...
|
|
| 37 | QDJ1409E-P | Стартер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
