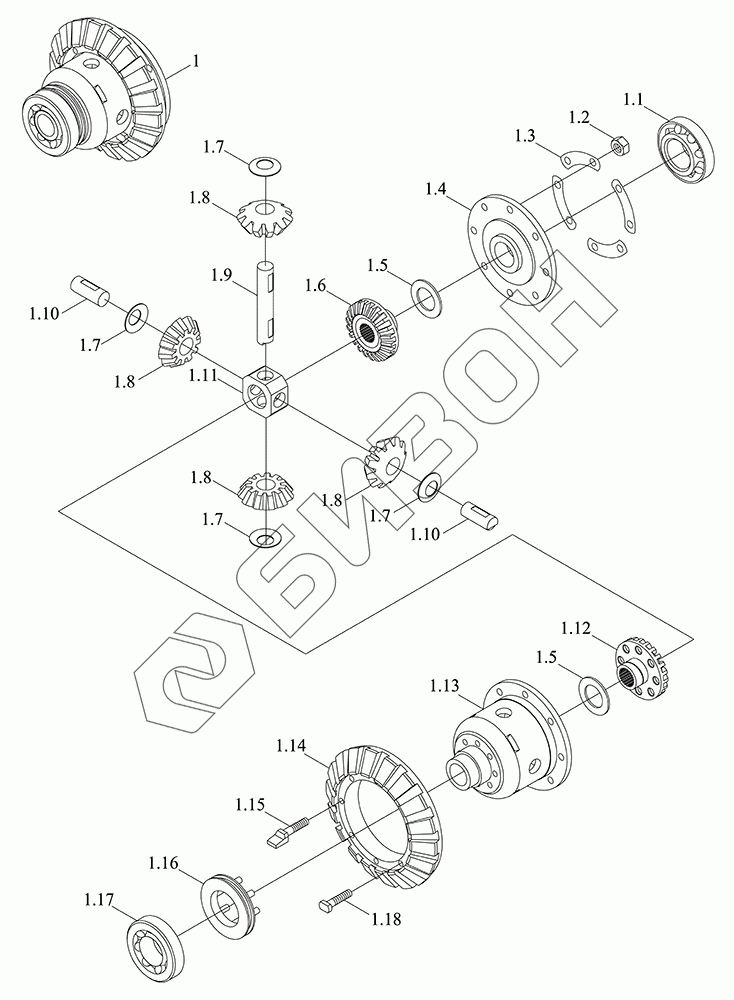

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. МДифференциал
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.7
1.7
1.7
1.8
1.8
1.8
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.382 | TB704.382 | Передача задняя центральная в сборе |
Загрузка ...
|
|
| 1 | FT300.38.012 | Механизм дифференциальный |
Загрузка ...
|
|
| 1.1 | GBT297-32013 | Конические роликовые подшипники |
Загрузка ...
|
|
| 1.2 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 1.3 | FT300.38.152 | Подушка |
Загрузка ...
|
|
| 1.4 | FT300.38.181 | Крышка |
Загрузка ...
|
|
| 1.5 | FT300.38.147 | Подушка |
Загрузка ...
|
|
| 1.6 | FT300.38.144 | Колесо зубчатое |
Загрузка ...
|
|
| 1.7 | FT300.38.148 | Подушка |
Загрузка ...
|
|
| 1.8 | FT300.38.145 | Колесо зубчатое |
Загрузка ...
|
|
| 1.9 | FT300.38.182 | Вал |
Загрузка ...
|
|
| 1.10 | FT300.38.183 | Вал |
Загрузка ...
|
|
| 1.11 | FT300.38.184 | Кольцо центральное |
Загрузка ...
|
|
| 1.12 | FT300.38.143 | Колесо зубчатое |
Загрузка ...
|
|
| 1.13 | FT300.38.180 | Корпус картера |
Загрузка ...
|
|
| 1.14 | FT300.38.141 | Колесо зубчатое |
Загрузка ...
|
|
| 1.15 | FT300.38.185 | Болт |
Загрузка ...
|
|
| 1.16 | FT300.38.019 | Замок дифференциальный |
Загрузка ...
|
|
| 1.17 | GBT297-30211 | Подшипники конические роликовые |
Загрузка ...
|
|
| 1.18 | FT300.38.186 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
