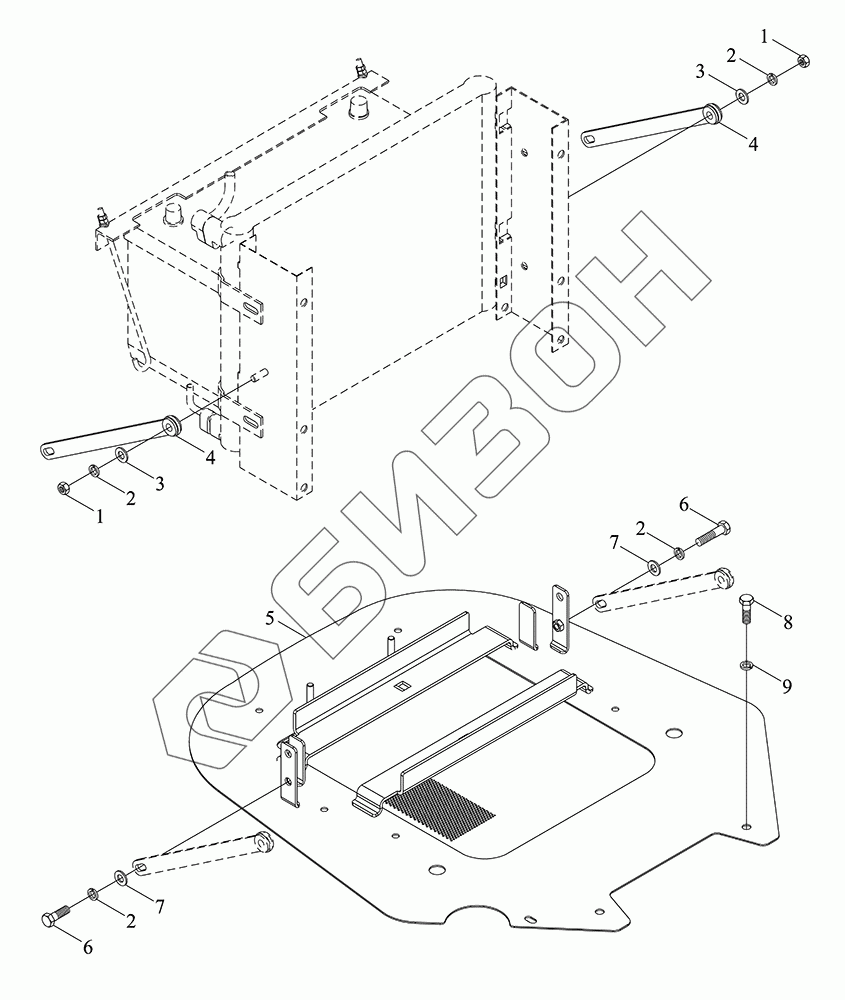

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Монтажный блок прокладки радиатора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
2
2
3
3
4
4
5
6
6
7
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04132020000 TS04132020000 Блок монтажный прокладки радиатора в сборе
Загрузка ...
1 GBT6170-M8-8-A2L Гайка
Загрузка ...
2 GBT93-8-A0P Гровер
Загрузка ...
3 GBT96.1-8-A0P Шайба большая
Загрузка ...
4 TS04132010005 Тяга
Загрузка ...
5 TS04132020001 Лист прокладочный
Загрузка ...
6 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
7 GBT97.1-8-A0P Шайба плоская
Загрузка ...
8 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 GBT93-10-A0P Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
