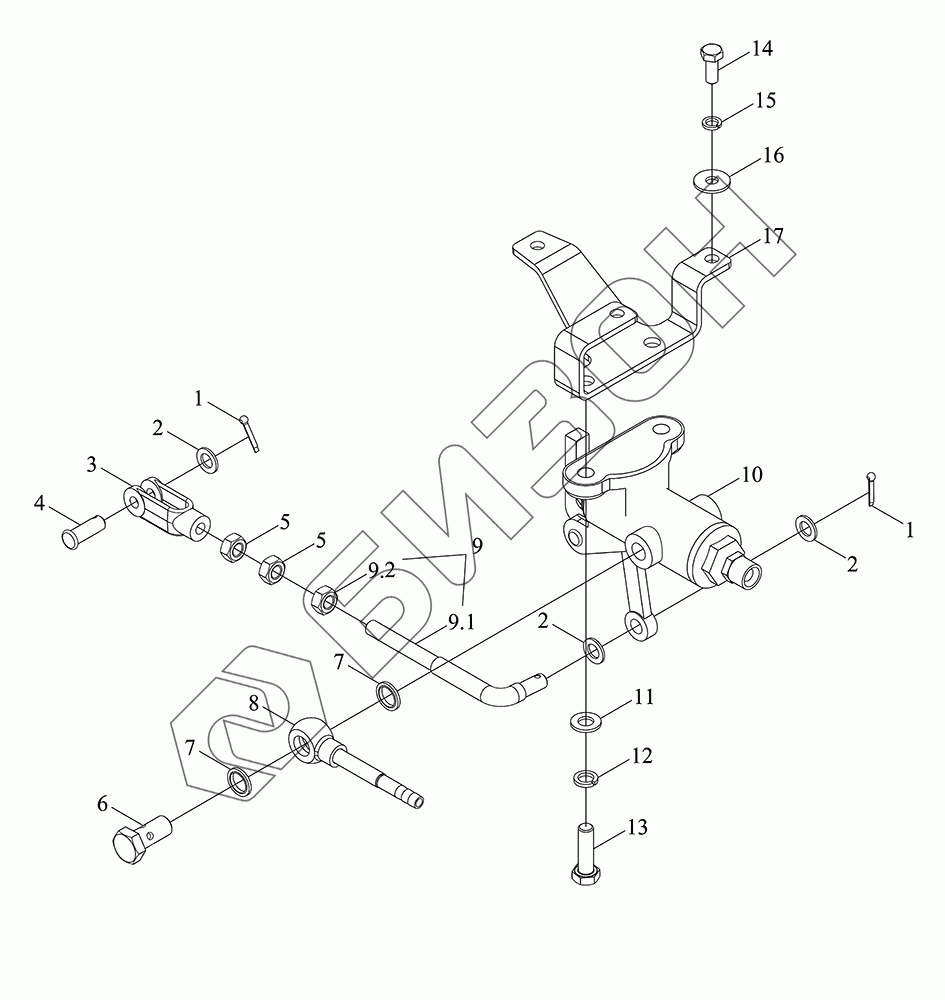

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Монтажный блок выхлопного тормозного клапана
1
1
2
2
2
3
4
5
5
6
7
7
8
9
9.1
9.2
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04801020000 | TS04801020000 | Блок монтажный выхлопного тормозного клапана в сборе |
Загрузка ...
|
|
| 1 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 2 | GBT848-10-A0P | Шайба небольшая |
Загрузка ...
|
|
| 3 | FT300.80.105 | Вилка регулирующая |
Загрузка ...
|
|
| 4 | GBT882-B10X28-A0P | Вал вилки |
Загрузка ...
|
|
| 5 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 6 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 7 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 8 | TB500.80.4 | Трубка соединительная |
Загрузка ...
|
|
| 9 | TS04801010002 | Вал регулирующий |
Загрузка ...
|
|
| 9.1 | TS04801010001 | Тяга |
Загрузка ...
|
|
| 9.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 10 | FT300.80.011 | Клапан тормозной |
Загрузка ...
|
|
| 11 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 13 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 16 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 17 | TS04801020001 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
