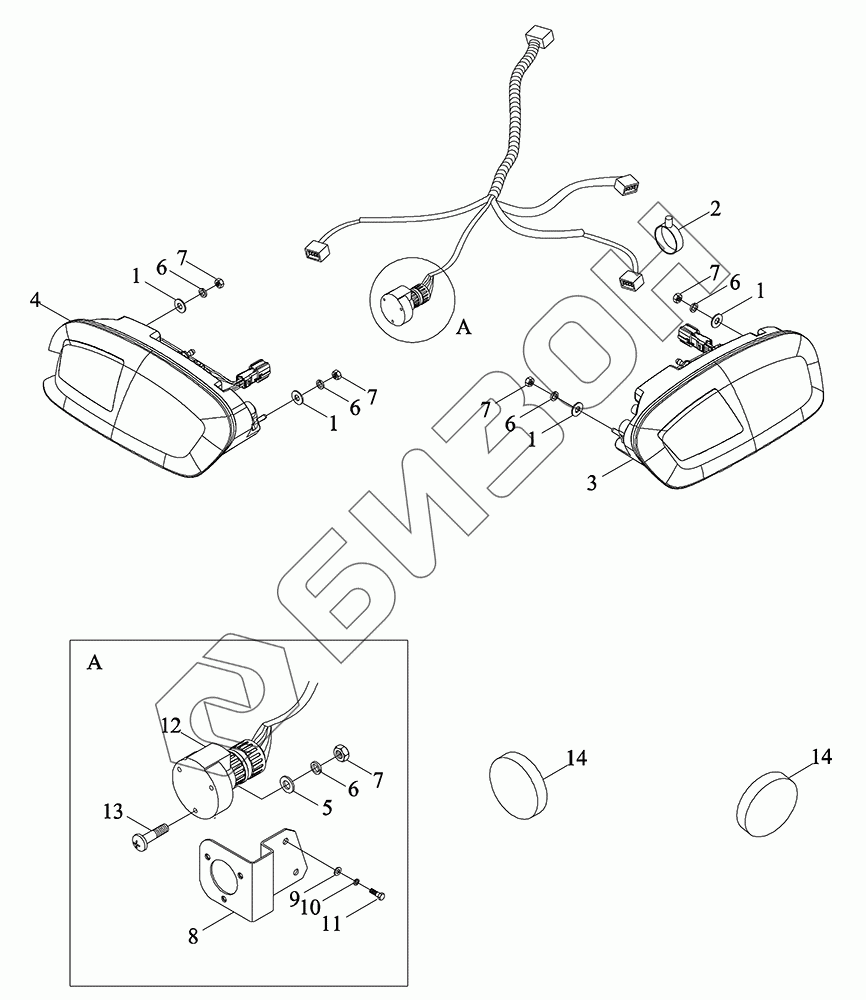

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Монтажный блок жгута провода заднего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04484010000K TS04484010000K Блок монтажный жгута провода заднего освещения в сборе
Загрузка ...
1 GBT96.1-5-A3L Шайба большая
Загрузка ...
2 3203505D9-L Держатель
Загрузка ...
3 TS06484020002K Фонарь задний
Загрузка ...
4 TS06484020001K Фонарь задний
Загрузка ...
5 GBT97.1-5-A3L Шайба плоская
Загрузка ...
6 GBT93-5-A3L Гровер
Загрузка ...
7 GBT6170-M5-8-A2L Гайка
Загрузка ...
8 TS04484010005 Пластина крепёжная
Загрузка ...
9 GBT97.1-6-A3L Шайба плоская
Загрузка ...
10 GBT93-6-A3L Гровер
Загрузка ...
11 GBT5783-M6X20-8.8-A2L Болт
Загрузка ...
12 TD900.484.2 Розетка
Загрузка ...
13 GBT819.1-M5X35-4.8-A1L Винт с потайной головкой с поперечной канавкой
Загрузка ...
14 TS06484020003K Отражатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
