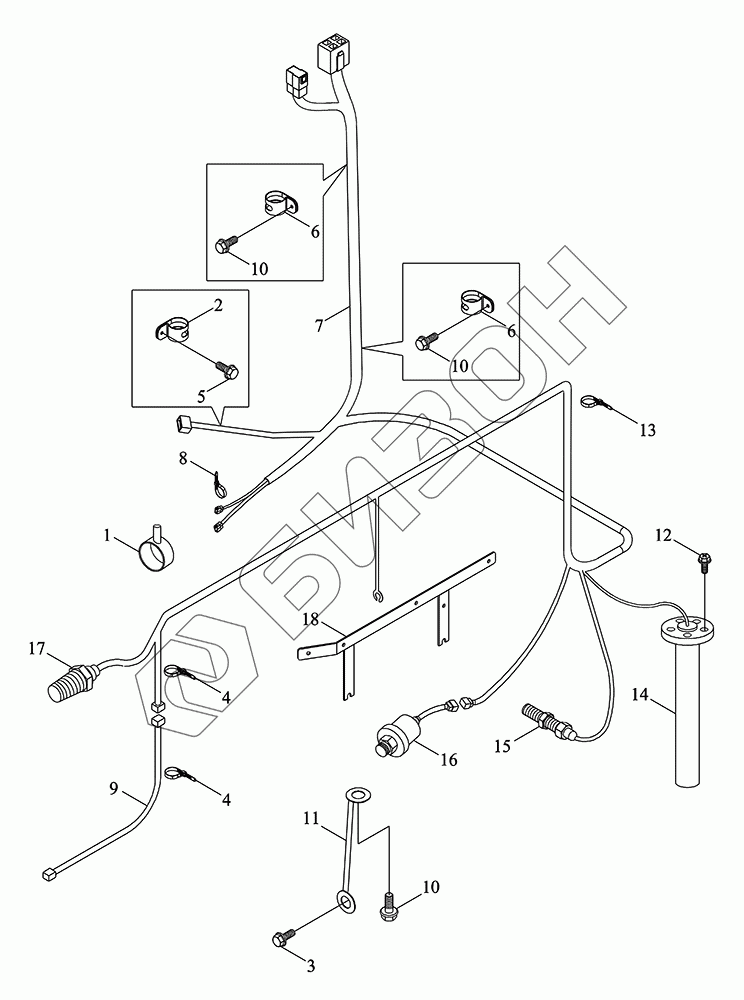

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Монтажный блок жгута проводов двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB1S481180000K TB1S481180000K Блок монтажный жгута проводов двигателя в сборе
Загрузка ...
1 3203505D9-L Держатель
Загрузка ...
2 TF1204.481B-01 Скоба зажимная
Загрузка ...
3 GBT16674.1-M12X20-8.8-A3L Болт с фланцем
Загрузка ...
4 Q67405200 Лента стяжная
Загрузка ...
5 GBT16674.1-M10X16-8.8-A3L Болт с фланцем
Загрузка ...
6 TS06482010005 Скоба зажимная
Загрузка ...
7 TB1C481010001K Жгут проводов
Загрузка ...
8 Q67405400 Лента стяжная
Загрузка ...
9 TS04481010011 Жгут проводов
Загрузка ...
10 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
11 TS04481010003 Перемычка АКБ
Загрузка ...
12 TS04481050005 Винт
Загрузка ...
13 Q67405100 Лента стяжная
Загрузка ...
14 TB3S481010004 Датчик
Загрузка ...
15 TS10481010002 Датчик
Загрузка ...
16 FT300.48.073a Сигнализатор
Загрузка ...
17 FT65.48.072 Датчик температуры воды
Загрузка ...
18 TS04481100001K Пластинка крепёжная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
