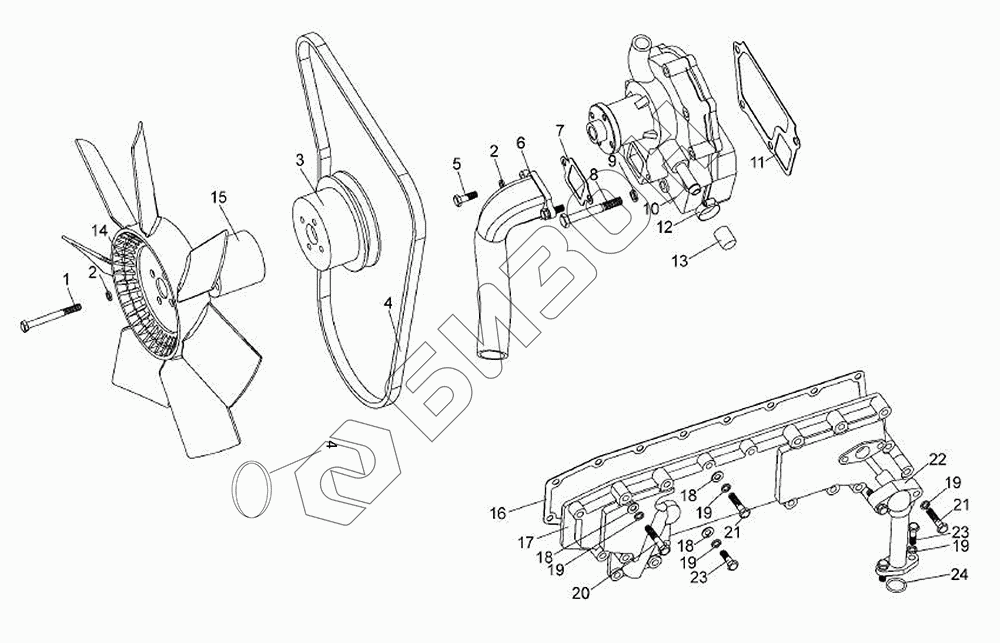

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Насос водяной
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
19
19
19
19
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GBT5782-M8X95 | Болт |
Загрузка ...
|
|
| 2 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 3 | 4K39T-42002-5 | Шкив |
Загрузка ...
|
|
| 4 | AV15X1060Li | Ремень |
Загрузка ...
|
|
| 4 | AV15X730Le | Ремень |
Загрузка ...
|
|
| 5 | GBT5782-M8X25 | Болт |
Загрузка ...
|
|
| 6 | 4K39T-42003 | Штуцер водоподводящий |
Загрузка ...
|
|
| 7 | 4K39T-42004 | Подушка |
Загрузка ...
|
|
| 8 | GBT5782-M10X85 | Болт |
Загрузка ...
|
|
| 9 | GBT93-10 | Кольцо прокладное |
Загрузка ...
|
|
| 10 | 4K39T-42100 | Насос водяной |
Загрузка ...
|
|
| 11 | 4K39T-42001 | Подушка |
Загрузка ...
|
|
| 12 | JBT8870-d25 | Хомут |
Загрузка ...
|
|
| 13 | 4K39T-42005 | Втулка шарнира |
Загрузка ...
|
|
| 14 | Z450-28-52-7A | Вентилятор |
Загрузка ...
|
|
| 15 | 490B-41003-4 | Подушка вентилятора |
Загрузка ...
|
|
| 15 | 490B-41003-5 | Блок- прокладка |
Загрузка ...
|
|
| 16 | 4K39T-36001 | Подушка |
Загрузка ...
|
|
| 17 | 4K39T-36100 | Маслоохладитель |
Загрузка ...
|
|
| 18 | GBT97.1-8 | Кольцо прокладочное |
Загрузка ...
|
|
| 19 | GBT93-8 | Кольцо прокладное |
Загрузка ...
|
|
| 20 | GBT5782-M8X45 | Болт |
Загрузка ...
|
|
| 21 | GBT5782-M8X35 | Болт |
Загрузка ...
|
|
| 22 | 4K39T-36200 | Маслопровод |
Загрузка ...
|
|
| 23 | GBT5782-M8X25 | Болт |
Загрузка ...
|
|
| 24 | GBT3452.1-21.2X2.65 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
