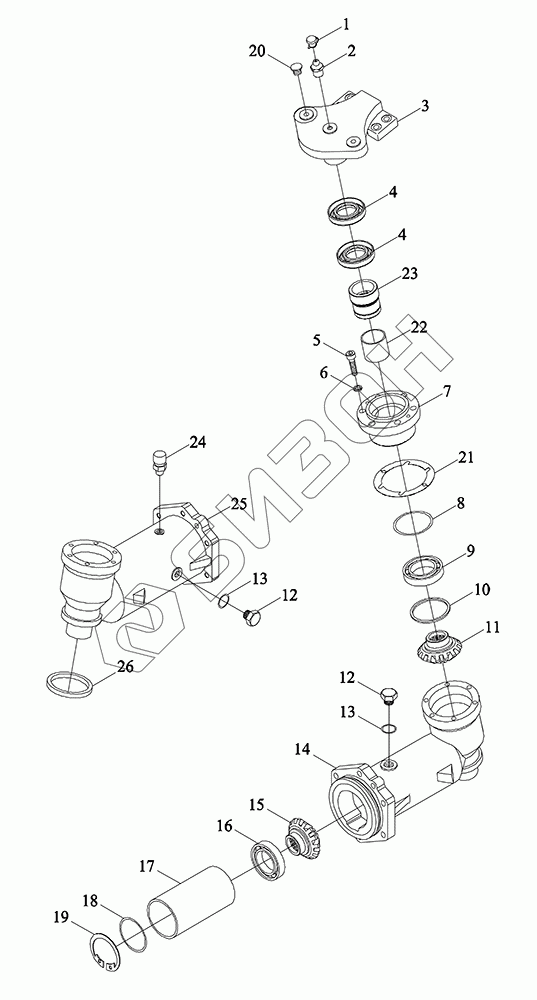

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Приводы(левый и правый)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC02311010003 TC02311010003 Привод левый
Загрузка ...
TC02311170002 TC02311170002 Мост
Загрузка ...
TC02311010004 TC02311010004 Привод правый
Загрузка ...
1 TD800.311C.1-01 Колпачок пылезащитный
Загрузка ...
2 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
3 TC02311010041 Крышка соединительная
Загрузка ...
4 GBT9877.1-FB65X85X10D Уплотнение оси вращения
Загрузка ...
5 GBT70.1-M8X25-8.8 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 GBT93-8-A3L Гровер
Загрузка ...
7 TC02311010044 Щит торцовый
Загрузка ...
8 GBT3452.1-92.5X5.30G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
9 GBT276-6211 Шарикоподшипник радиальный
Загрузка ...
10 TC02311010039 Подушка
Загрузка ...
11 TC02311010038 Колесо зубчатое
Загрузка ...
12 TD904.311K.1-13 Пробка резьбовая
Загрузка ...
13 GBT3452.1-21.2X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
14 TC02311170059 Корпус картера
Загрузка ...
15 TC02311010037 Колесо зубчатое
Загрузка ...
16 GBT276-6309 Шарикоподшипник радиальный
Загрузка ...
17 TC02311010045 Патрубок
Загрузка ...
18 TC02311010073 Прокладка регулировочная
Загрузка ...
19 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
20 TC02311010074 Заглушка
Загрузка ...
21 TC02311010040 Площадка пусковая регулировки
Загрузка ...
22 TC02311010043 Подшипник
Загрузка ...
23 TC02311010042 Втулка
Загрузка ...
24 TD904.311K.1.6 Пробка вентиляционная
Загрузка ...
25 TC02311170058 Корпус картера
Загрузка ...
26 TC02311170062 Оболочка защитная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
