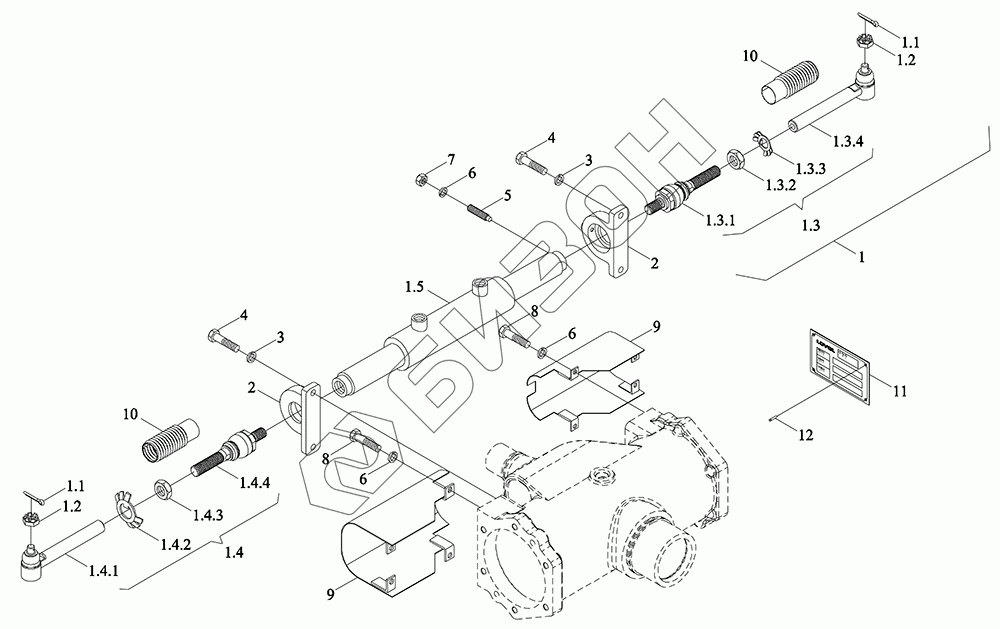

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Рулевое управление

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.3.1

1.3.2

1.3.3

1.3.4

1.4

1.4.1

1.4.2

1.4.3

1.4.4

1.5

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TC02311170002	TC02311170002	Мост	Загрузка ...
1	TC02311170003	Цилиндр	Загрузка ...
1.1	GBT91-3.2X40-A3L	Шплинт	Загрузка ...
1.2	TC02311010075	Гайка шестигранная рифленая	Загрузка ...
1.3	TC03311270006	Тяга рулевая	Загрузка ...
1.3.1	TC02311010077	Шарнир соединительный шаровой	Загрузка ...
1.3.2	GBT6173-M22X1.5-05-A3L	Гайка шестигранная тонкая	Загрузка ...
1.3.3	GBT854-22	Прокладное кольцо	Загрузка ...
1.3.4	TC02311010082	Тяга рулевая	Загрузка ...
1.4	TC03311270005	Тяга рулевая	Загрузка ...
1.4.1	TC02311010076	Тяга рулевая	Загрузка ...
1.4.2	GBT854-22	Прокладное кольцо	Загрузка ...
1.4.3	GBT6173-M22X1.5-05-A3L	Гайка шестигранная тонкая	Загрузка ...
1.4.4	TC02311010077	Шарнир соединительный шаровой	Загрузка ...
1.5	TC02311170004	Цилиндр рулевого управления	Загрузка ...
2	TC02311010085	Основание опорное	Загрузка ...
3	GBT93-12-A0P	Шайба стандартная пружинная	Загрузка ...
4	GBT5783-M12X35-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
5	GBT75-M8X35-14H-A2L	Винт	Загрузка ...
6	GBT93-8-A0P	Гровер	Загрузка ...
7	GBT6170-M8-8-A2L	Гайка шестигранная тип 1	Загрузка ...
8	GBT5783-M8X16-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
9	TC02311010015	Кожух защитный	Загрузка ...
10	TC02311170050	Кожух защитный	Загрузка ...
11	9F650-26B010004A0	Табличка паспортная	Загрузка ...
12	GBT827-2.5X4-A0P	Заклёпка	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
