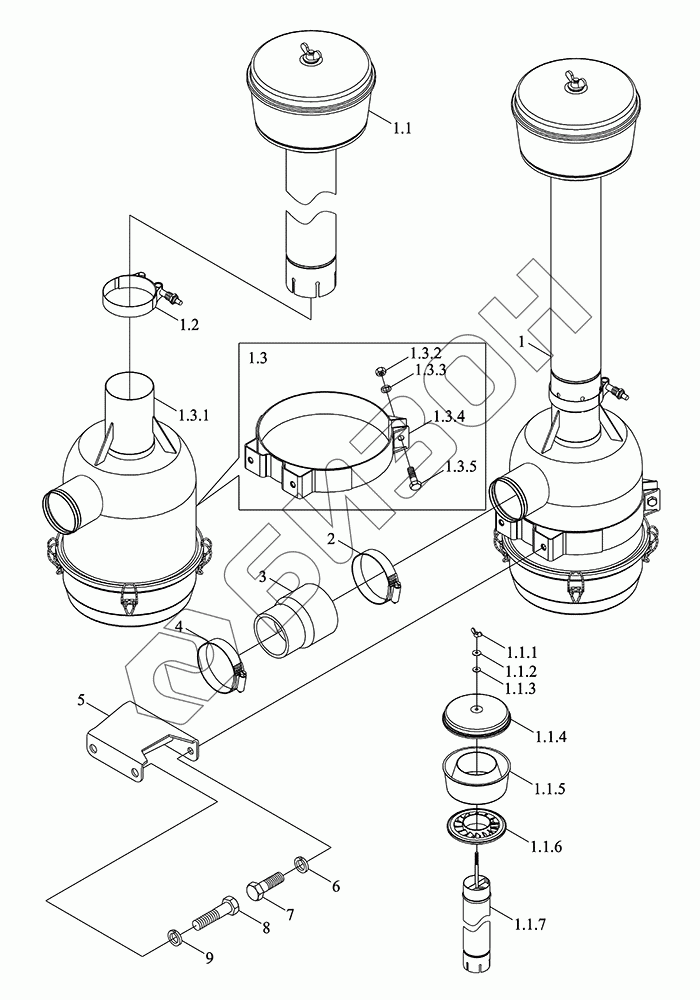

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Система фильтрации воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.2
1.3
1.3.1
1.3.2
1.3.3
1.3.4
1.3.5
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
FT500A.11.001 FT500A.11.001 Система фильтрации воздуха в сборе
Загрузка ...
1 TB550.11E.1 Фильтр воздушный
Загрузка ...
1.1 TB550.11E.1.2 Фильтр грубый
Загрузка ...
1.1.1 GBT62-M8-A2L Гайка
Загрузка ...
1.1.2 GBT96.1-8-A0P Шайба большая
Загрузка ...
1.1.3 TB550.11E.1.2.5 Шайба резиновая
Загрузка ...
1.1.4 TB550.11E.1.2.1 Крышка верхняя
Загрузка ...
1.1.5 TB550.11E.1.2.2 Чаша для пыли
Загрузка ...
1.1.6 TB550.11E.1.2.3 Кольцо лопатки
Загрузка ...
1.1.7 TB550.11E.1.2.4 Трубка соединительная
Загрузка ...
1.2 SAEJ1508-SLTB62 Хомут
Загрузка ...
1.3 TB550.11E.1.1 Фильтр воздушный
Загрузка ...
1.3.1 TB550.11E.1.1.1 Фильтр воздушный
Загрузка ...
1.3.2 GBT6170-M8-8-A2L Гайка
Загрузка ...
1.3.3 GBT93-8-A0P Гровер
Загрузка ...
1.3.4 TB550.11E.1.1.2 Кронштейн воздушного фильтра
Загрузка ...
1.3.5 GBT5783-M8X35-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2 Q67689 Хомут шланга B-типа
Загрузка ...
3 FT500A.11.101 Шланг
Загрузка ...
4 Q67676 Хомут шланга B-типа
Загрузка ...
5 FT500A.11.011 Кронштейн сварной
Загрузка ...
6 GBT93-8-A0P Гровер
Загрузка ...
7 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
8 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
9 GBT93-10-A0P Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
