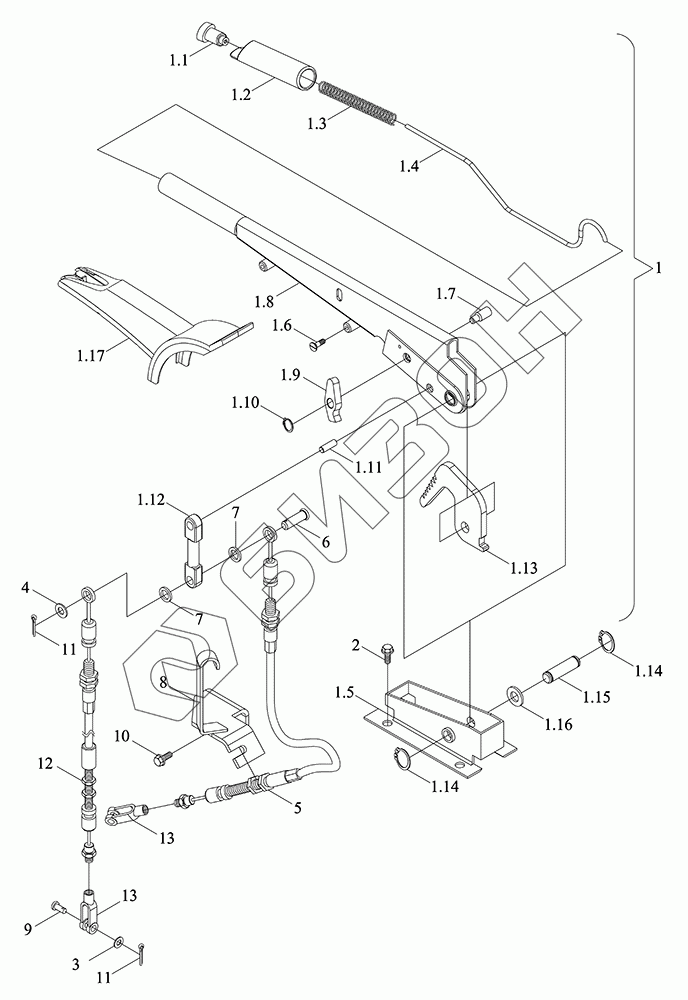

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Тормоз ручной
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.14
1.15
1.16
1.17
2
3
4
5
6
7
7
8
9
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04433020000 | TS04433020000 | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TS04433020005 | Ручка |
Загрузка ...
|
|
| 1.1 | TS04433020009 | Кнопка |
Загрузка ...
|
|
| 1.2 | TS04433020008 | Крышка |
Загрузка ...
|
|
| 1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 1.5 | TS06435010005 | Держатель неподвижный |
Загрузка ...
|
|
| 1.6 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.7 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 1.8 | FT800A.21.044 | Ручка |
Загрузка ...
|
|
| 1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.10 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 1.11 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 1.12 | TB604.433E.9-01 | Тяга |
Загрузка ...
|
|
| 1.13 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.14 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 1.15 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.17 | TS04433020010 | Кожух - обтекатель |
Загрузка ...
|
|
| 2 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | TS04433010006 | Оттяжка тормозная |
Загрузка ...
|
|
| 6 | GBT882-B8X40-A3L | Вал штыря |
Загрузка ...
|
|
| 7 | TB604.433E-04 | Кольцо ограничительное |
Загрузка ...
|
|
| 8 | TS04433030001 | Гнездо упорное |
Загрузка ...
|
|
| 9 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 10 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 12 | TS04433010007 | Оттяжка тормозная |
Загрузка ...
|
|
| 13 | TA700.431A-01 | Вилка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
