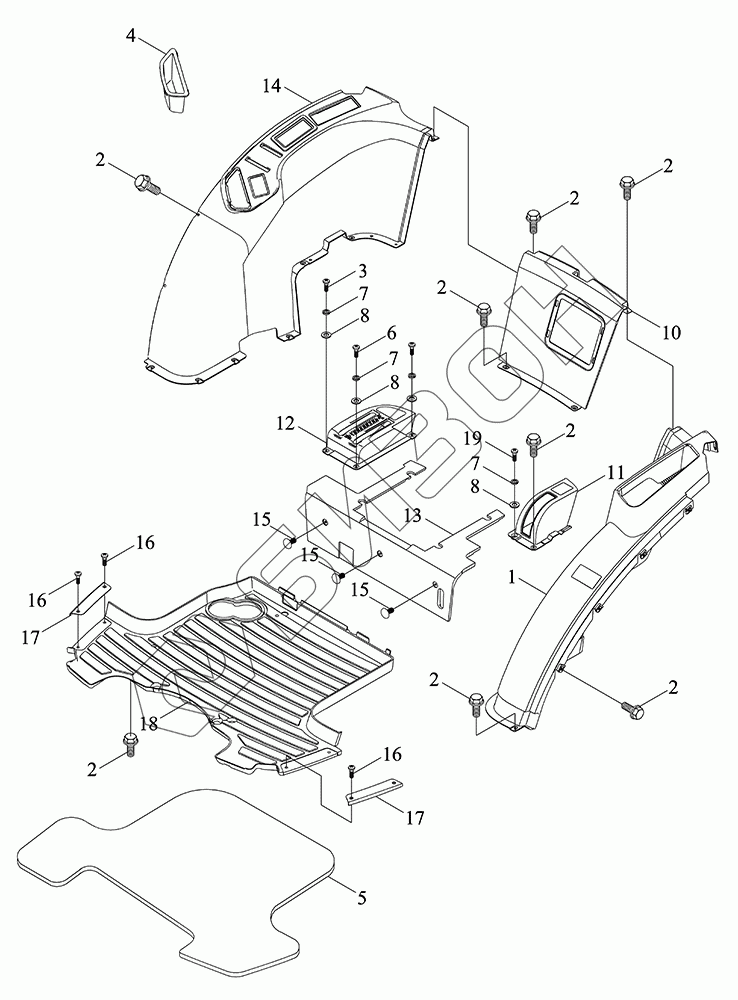

Графический каталог запасных частей к технике: LOVOL TB3SA754-002K. Внутренний молдинг 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
2
2
2
3
4
5
6
7
7
7
8
8
8
10
11
12
13
14
15
15
15
16
16
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04453040000K TS04453040000K Молдинг внутренний в сборе
Загрузка ...
1 TS04453030001K Отделка внутренняя
Загрузка ...
2 GBT16674.1-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
4 TS04453013601 Ящик для хранения
Загрузка ...
5 TS04453012200 Подушка
Загрузка ...
6 GBT818-M6X25-4.8-A2L Винт
Загрузка ...
7 GBT93-6-A3L Гровер
Загрузка ...
8 GBT96.1-6-A3L Шайба большая
Загрузка ...
10 TS04453013301 Отделка внутренняя
Загрузка ...
11 TS04453013700 Кожух - обтекатель
Загрузка ...
12 TS04453043800a Кожух - обтекатель
Загрузка ...
13 TS04453042100 Подушка
Загрузка ...
14 TS04453030002K Отделка внутренняя
Загрузка ...
15 Q69208 Клипса
Загрузка ...
16 GBT819.2-M6X25-8.8-A2L Винт с потайной головкой с поперечной канавкой
Загрузка ...
17 TS06453014000 Плита нажимная
Загрузка ...
18 TS04453012000 Коврики напольные
Загрузка ...
19 GBT818-M6X35-4.8-A2L Винт с поперечной канавкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
